27

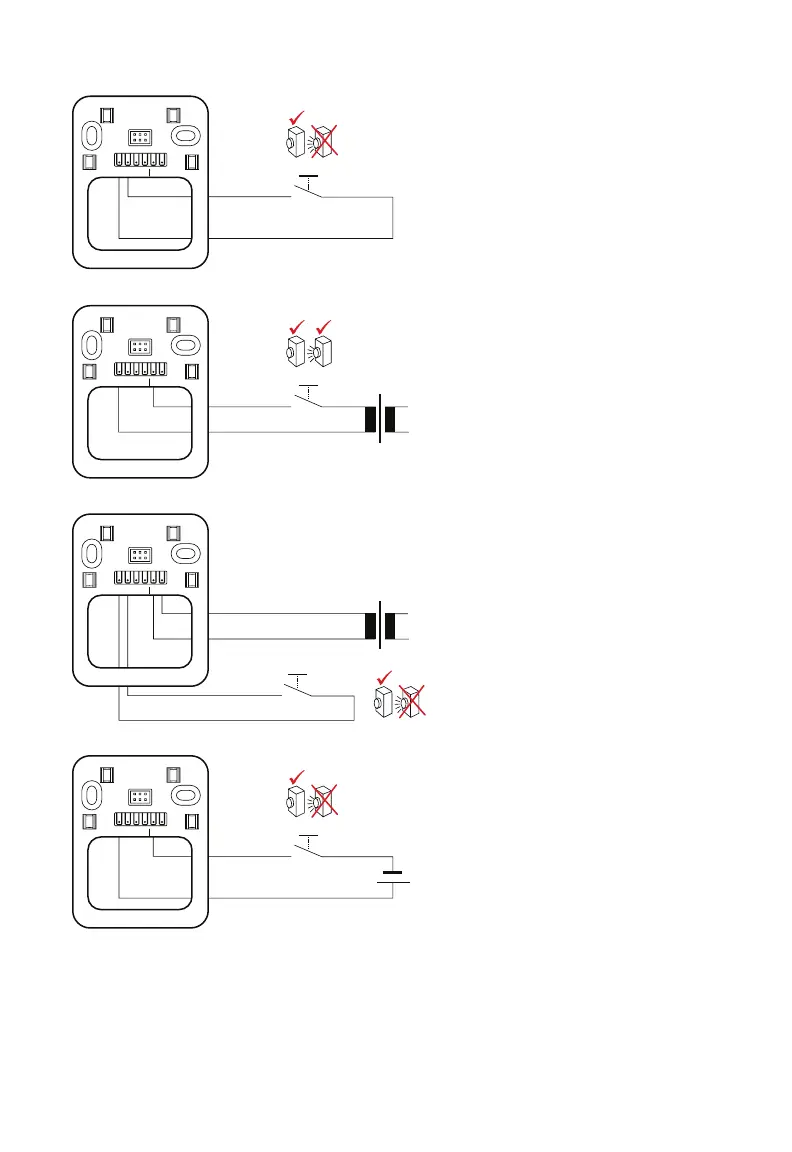

Diagramas de cableado
• Conexión sin potencial de un
pulsador de timbre cableado
• Se puede conectar un segundo
pulsador de timbre cableado
(terminales B1 y B2)
• Se deben insertar las baterías de
la campanilla
• Expansión inalámbrica de un
sistema de timbre cableado
• Se puede conectar un segundo
pulsador de timbre cableado
(terminales B1 y B2)
• Se deben insertar las baterías de
la campanilla
• Conexión directa de una fuente
de alimentación
• Se puede conectar un segundo
pulsador de timbre cableado
(terminales B1 y B2)
• No se requieren baterías para la
campanilla
• Expansión inalámbrica de un
timbre cableado alimentado
por pilas (tenga en cuenta la
polaridad)
• Se deben insertar las baterías de
la campanilla
A1
AC1
B2
B1
A2
AC2
A1
AC1
B2
B1
A2
AC2
A1
AC1
B2
B1
A2
AC2
-
+
A1
AC1
B2
B1
A2
AC2
8-16 VAC
8-16 VAC
110 V
110 V
