3
Série RTH7400/RTH7500

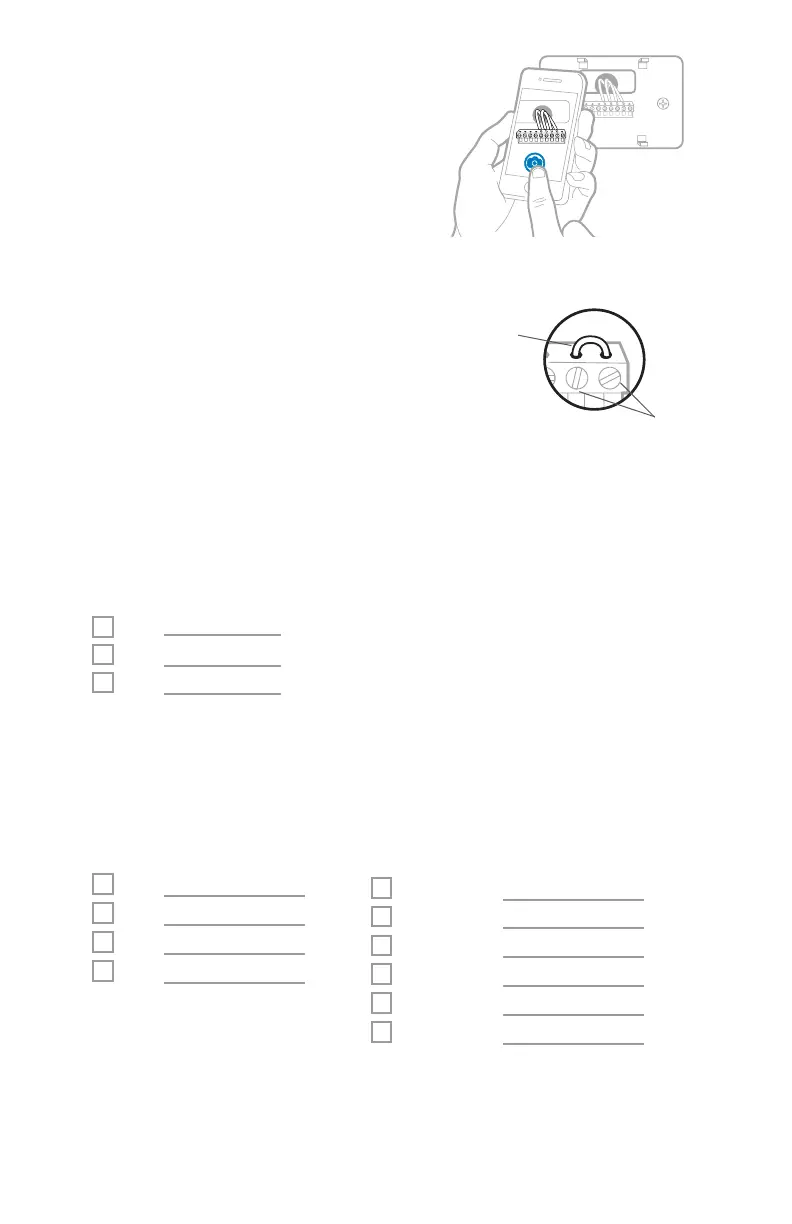

5 Prenez une photo du câblage
existant.
Veillez à inclure les lettres près des
bornes d’insertion des fils. Ceci
permettra une consultation plus
facile lors du câblage du thermostat.
Conseil : Si la couleur des fils s’est
estompée ou si deux bornes ont
des fils de même couleur, utilisez
les étiquettes de fil fournies dans
l’emballage pour étiqueter chaque fil.
6 Retirez tous les cavaliers.
Un cavalier connecte une borne à
une autre. Il peut ressembler à une
petite agrafe ou à un fil coloré, et il
doit être retiré avant de continuer.
Utilisez un tournevis pour dégager
les fils des bornes.
Le thermostat RTH7400/RTH7500
ne fonctionne pas avec des
cavaliers.
Exemple de
cavalier
Bornes
7 Notez la présence de fils dans les bornes suivantes. Ne comptez pas les
cavaliers. Le thermostat ne fonctionne pas avec des cavaliers.
Borne Couleur de fil
R
R
h
Rc
8 Notez la couleur des fils.
Cochez les fils connectés aux bornes. Indiquez la couleur du fil à côté de la
coche. Ne comptez pas les cavaliers.
Cochez tous les éléments applicables (les éléments ne s’appliquent pas
tous) :
Borne Couleur de fil
Y
Y2
G
C
Borne Couleur de fil
A ou L/A
O/B
W2 ou AUX
E
W
K
Le thermostat RTH7400/RTH7500 ne prend pas en charge les bornes L/A,
S ou U.
S’il y a des fils sont dans des bornes non énumérées, une assistance
supplémentaire sera requise pour le câblage. Visitez yourhome.honeywell.
com/support pour déterminer si le thermostat fonctionnera dans votre
configuration.
