Étiquetage des fils et retrait de l'ancienne plaque murale
Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans
l’ouverture du mur!
Installation de la plaque de raccordement
Débrancher les fils un par un à l’aide d’un tournevis. À mesure que les fils sont débranchés,
fixer les étiquettes ci-jointes portant la lettre correspondant à l’ancienne borne. (Des étiquettes
adhésives sont fournies dans l'emballage du thermostat.)
Ne retirer l’ancienne plaque qu’après avoir étiqueté tous les fils. Veiller à ne pas laisser des fils
détachés tomber dans l’ouverture du mur.
CT87N CT87K

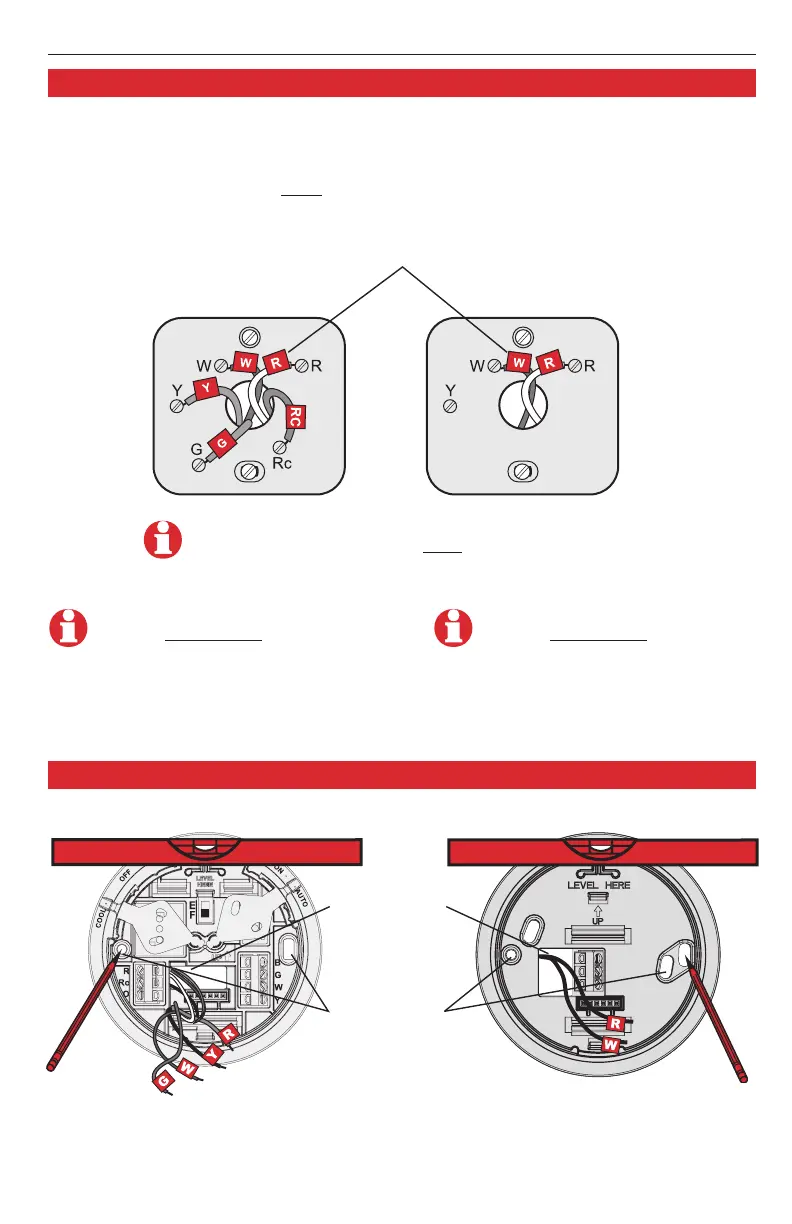

NE PAS TENIR COMPTE DE LA COULEUR DES FILS :
Tenir compte seulement de la lettre qui identifie le type de fil.
CT87N : Si l'ancien thermostat a 7 fils
ou plus (sans compter C ou C1), le
thermostat de rechange ne convient
peu-être pas à l'application. Arrêter
l'installation et demander conseil au
1 800 4681502.
CT87K : Si l'ancien thermostat a 4 fils
ou plus (sans compter C ou C1), le
thermostat de rechange ne convient
peu-être pas à l'application. Arrêter
l'installation et demander conseil au
1 800 4681502.
1. Tirer les fils
par la base.
2. Mettre la base
de niveau
(facultatif).
3. Marquer la
position des
deux trous de vis.
R
W
Y
CT87N CT87K
