CT87N/CT87K • Mode d’emploi
69-1959EFS—04 8
Plaque de
recouvrement
en option
Base du
thermostat
1. Percer des trous aux endroits
marqués au crayon (3/16
po pour les cloisons sèches,
7/32 po pour le plâtre).
2. Enfoncer les chevilles avec
un marteau jusqu'à ce
qu'elles soient de niveau
avec le mur.
3. [Facultatif] Tirer les fils par
la plaque de recouvrement
(utilisée pour dissimuler
les marques laissées par
l'ancien thermostat).
4. Tirer les fils par la base du
thermostat et insérer les
vis. Vérifier si le thermostat
est de niveau (facultatif) et
serrer les vis.

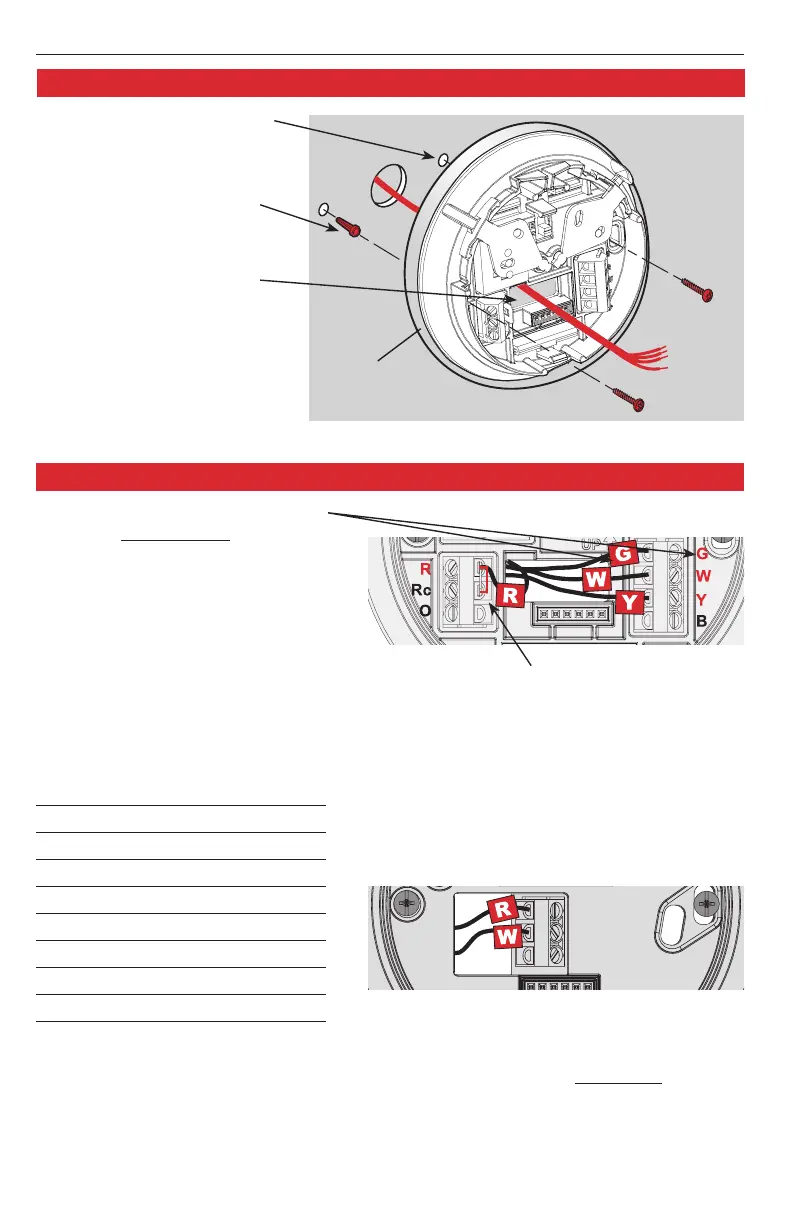

Installation de la plaque murale et de la plaque de raccordement
Câblage CT87N
[1] Si des fils seront raccordés aux bornes R et
Rc, enlever le cavalier en métal.
[2] Ne pas raccorder à la fois les bornes O et
B à une pompe à chaleur. Raccorder le fil
O seulement. Enrouler le bout du fil B de
ruban isolant.*
[3] Ne pas utiliser les fils C ou X. Enrouler les
bouts de fil de ruban isolant.
CT87N
Câblage CT87K
• Système de chauffage à 2 fils : Raccorder un
fil à la borne R, un fil à la borne W.
• Système de chauffage à eau chaude à 3 fils :
Raccorder les bornes R à R, W à W et Y à Y.
Auttre méthode de câblage : bornes 5 à R, 4 à
W et 6 à Y.
R
W
Y
CT87K
1. Faire correspondre le fil à la borne
portant la même lettre.
2. Desserrer les bornes à vis à l’aide
d’un tournevis, insérer les fils dans
des fentes et serrer les vis.
3. Repousser le fil en trop dans
l'ouverture du mur.
Les étiquettes ne
correspondent pas?
Si les étiquettes ne correspondent
pas aux lettres marquées sur le
thermostat, voir le tableau ci-dessous.
Fils existants Raccorder à :
R • RH • 5 • V Borne R [1]
Rc Borne Rc [1]
O Borne O [2]
B Borne B [2]
G • F Borne G
W • W1 • H Borne W *
Y • Y1 • M Borne Y *
C • X Ne pas utiliser [3]
Raccordement
* Pour les pompes à chaleur, relier la
borne Y à la borne W à l’aide d’un
câble de liaison. Aucun fil ne doit
relier la borne W au mur.
Caractéristiques Électriques
• Tension (50/60Hz) : 20 - 30 V c.a.
• Courant : 0.02 - 1.0 A
