21 69-0733B—1
REMARQUE: Le câblage doit être conforme
aux codes et règlements locaux. En cas
de doute sur la marche à suivre pour le
raccordement, communiquer avec un
entrepreneur en système de chauffage et
de refroidissement.
Lire les étiquettes qui ont été posées sur
les fils lorsque le thermostat a été enlevé.
Faire correspondre le fil de l’ancien thermostat
à la borne portant la même lettre sur le
nouveau thermostat. Consulter les schémas
aux pages 23 et 24 et le tableau 2 pour
l’appariement des fils.
TABLEAU 2—COULEUR DES FILS ET
FONCTIONS.
Borne du Raccordement
thermostat au fil couleur
a
Fonction
G Vert Ventilation
Y Jaune Refroidissement
W Blanc Chauffage
Rc Bleu Moteur—
refroidissement
R Rouge Moteur—
chauffage
a
Couleur de fil type; vérifier le raccordement au
système de chauffage et de refroidissement.
ÉTAPE 8 Raccordement des bornes du thermostat
INSTALLATION
22 69-0733B—1
Dans les systèmes à 5 fils seulement, il
faut enlever le cavalier, installé en usine,
qui raccorde les bornes R et Rc.
Desserrer les vis des bornes et glisser chaque
fil sous la borne correspondante. Les connexions
peuvent être droites ou enroulées (voir figure).
Bien resserrer les bornes.
Boucher le trou dans le mur avec un isolant
pour éviter que des courants d’air n’affectent
le fonctionnement du thermostat.

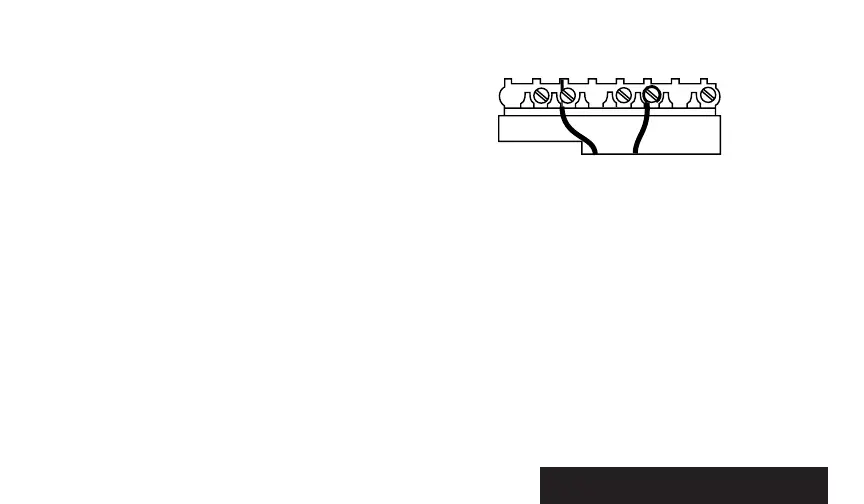

MF2486
CONNEXION DROITE
8 mm [5/16 po]
CONNEXION ENROULÉE
11 mm [7/16 po]
