7 69-2040EFS—04

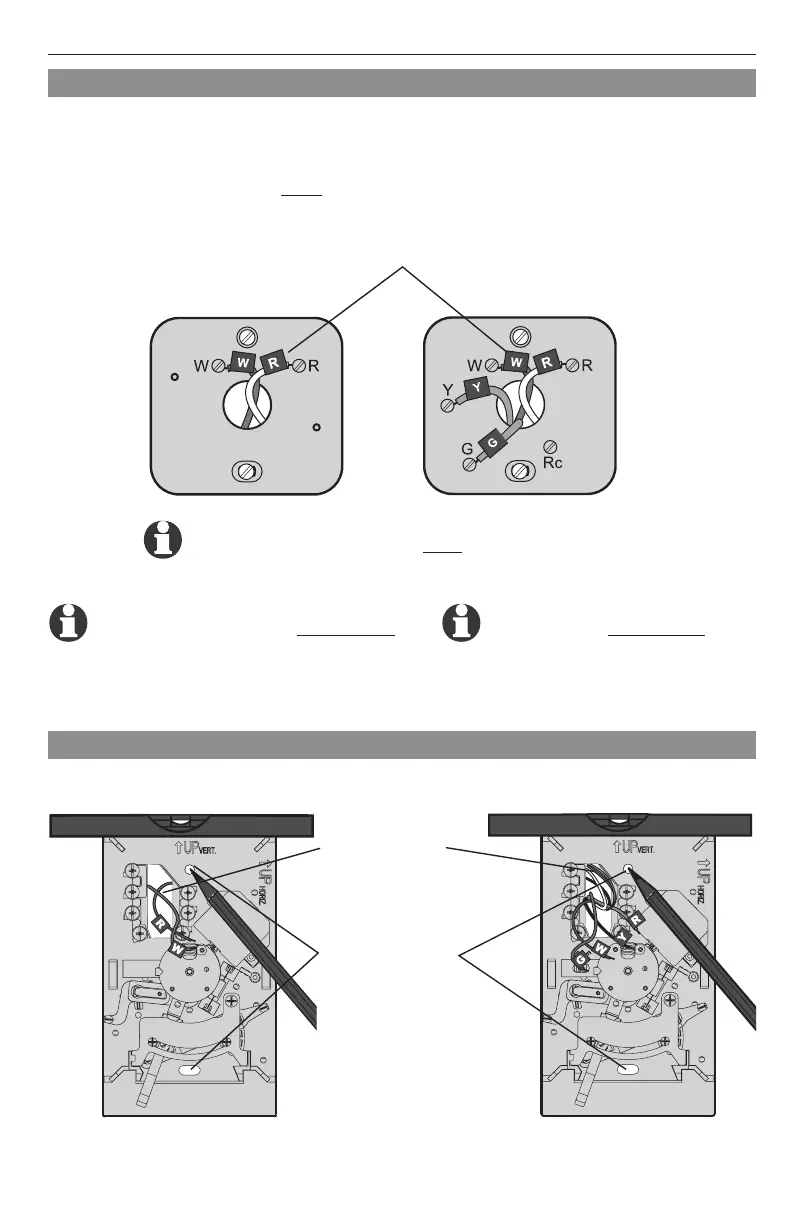

Étiquetage des fils et retrait de la plaque de montage
Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans
l’ouverture du mur!
Repérage de la position de montage
Débrancher les fils un par un à l’aide d’un tournevis. À mesure que les fils sont débranchés,
fixer les étiquettes ci-jointes portant la lettre correspondant à l’ancienne borne. (Des étiquettes
adhésives sont fournies dans l'emballage du thermostat.)
Ne retirer l’ancienne plaque qu’après avoir étiqueté tous les fils. Veiller à ne pas laisser des fils
détachés tomber dans l’ouverture du mur.
NE PAS TENIR COMPTE DE LA COULEUR DES FILS :
Tenir compte seulement de la lettre qui identifie le type de fil.
CT51/CT55 : Si l'ancien thermostat
a 7 fils ou plus (sans compter C ou
C1), le thermostat de rechange
ne convient peu-être pas à
l'application. Arrêter l'installation et
demander conseil au 1 800 468
1502.
CT50/CT53/CT54 : Si l'ancien
thermostat a 3 fils ou plus (sans compter
C ou C1), le thermostat de rechange ne
convient peu-être pas à l'application.
Arrêter l'installation et demander conseil
au 1 800 4681502.
1. Tirer les fils
par la base.
2. Mettre la base
de niveau
(facultatif).
3. Marquer la
position des
deux trous de vis.
M23789
M23790
CT50/CT53/CT54 CT51/CT55
CT50/CT53/CT54 CT51/CT55
