Série CT50 • Mode d’emploi
69-2040EFS—04 8
Câblage CT51/CT55
[1] Si des fils seront raccordés aux bornes R et
Rc, enlever le cavalier en métal.
[2] Ne pas raccorder à la fois les bornes O et
B à une pompe à chaleur. Raccorder le fil
O seulement. Enrouler le bout du fil B de
ruban isolant.
[3] Ne pas utiliser les fils C, X ou B. Enrouler
les bouts de fil de ruban isolant.
Câblage CT50/CT53/CT54
• Système de chauffage à 2 fils : Raccorder un
fil à la borne R, un fil à la borne W.
1. Faire correspondre fil et borne
portant la même lettre.
2. Desserrer les bornes à vis à l’aide
d’un tournevis, insérer les fils nus
sous des vis et serrer les vis.
3. Repousser le fil en trop dans
l'ouverture du mur.
Les étiquettes ne
correspondent pas?
Si les étiquettes ne correspondent
pas aux lettres marquées sur le
thermostat, voir le tableau ci-dessous.
Fils existants Raccorder à :
R • RH • 5 • V Borne R [1]
Rc Borne Rc [1]
O Borne O [2]
B Borne B [2]
G • F Borne G
W • W1 • H Borne W
Y • Y1 • M Borne Y
C • X • B Ne pas utiliser [3]
M23791

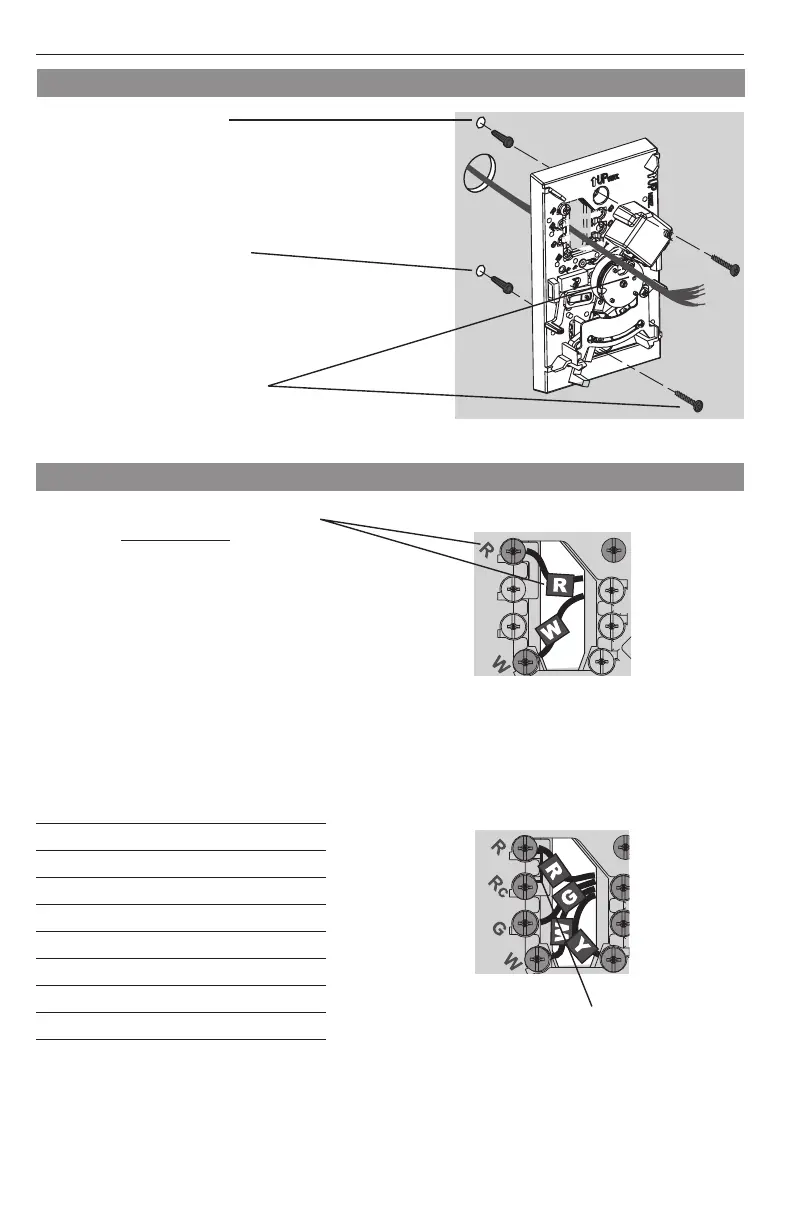

1. Percer des trous aux
emplacements repérés
au crayon (3/16 po pour
les cloisons sèches, 7/32
po pour le plâtre).
2. Entrer les chevilles dans
les trous avec un marteau
jusqu’à ce qu’elles soient
de niveau avec le mur.
3. Tirer les fils par la base du
thermostat et insérer les
vis. Vérifier le niveau au
besoin et serrer les vis.
Installation du thermostat
CT51/CT55
CT50/CT53/CT54
Raccordement des fils
