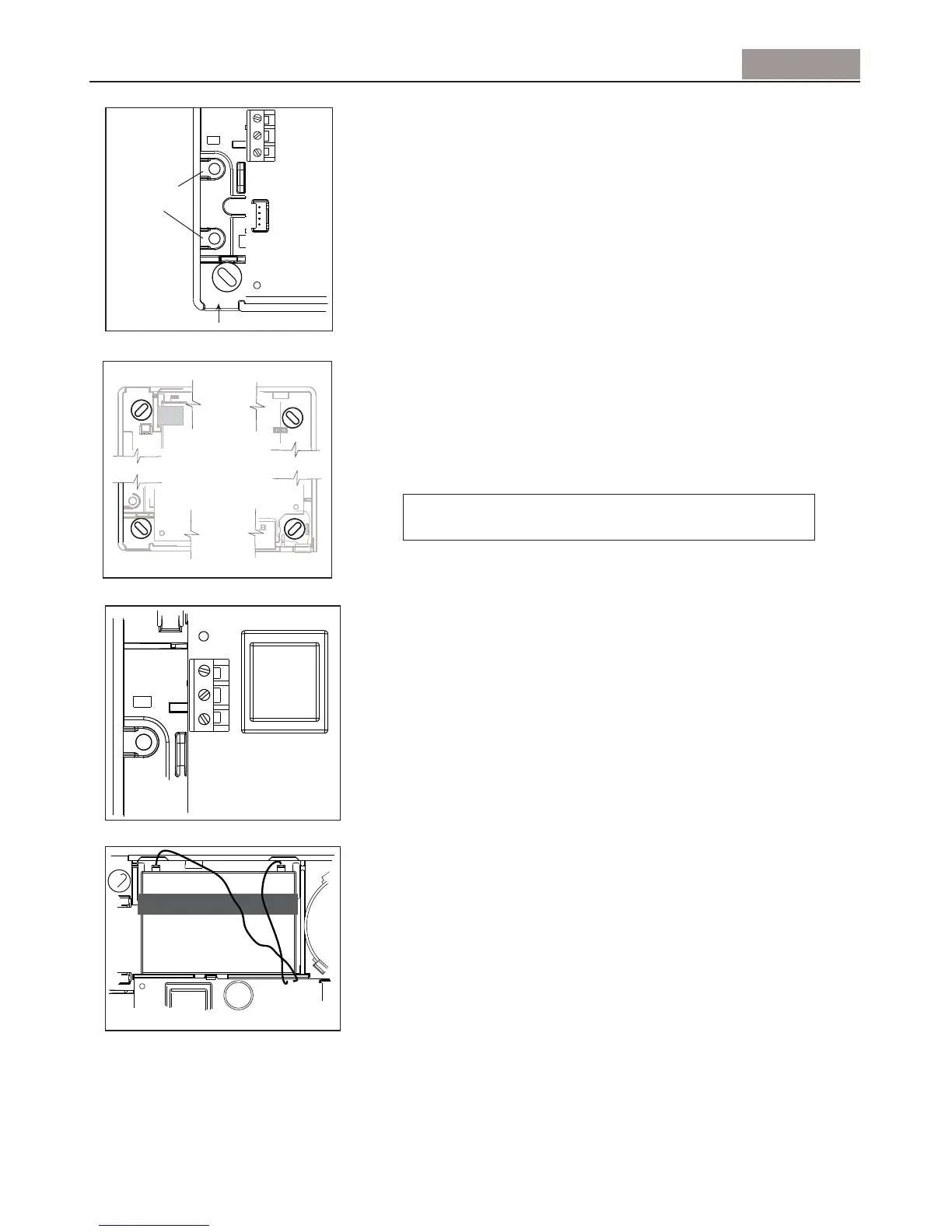

Die Zentrale an der Wand befestigen und dann unter
Berücksichtigung der nachfolgenden Anweisungen alle Kabel
anschließen.
Hinweis: Im Lieferumfang sind vorgestanzte Abdeckungen für
unbenutzte Kabelführungen enthalten.
Das Netzkabel an den Anschluss J1 anschließen.
Ein eingebauter Transformator gewährleistet die Stromversorgung
der Funkzentrale und die Batterieaufladung. Das Netzteil ist durch
eine in die Leiterplatte integrierte Sicherung geschützt. Sie schützt
die elektrische Anlage und kann nicht entfernt werden.
Beim Anschluss des CMI800++ an das Stromnetz muss eine
separate Sicherung bzw. eine separate Anschlussleitung verwendet
werden.
Ein biegsames 3*0,75 mm2 H03VV F2 Kabel oder ein steifes 3*1
mm2 Kabel benutzen. Der Erdleiter soll 2 cm länger sein als die
anderen Drähte. 7,5 mm Isolierung von den Drähten abziehen.
Warnung: Diese Anlage der Klasse I MUSS geerdet sein.
Die Batterie polrichtig an die roten und schwarzen Klemmen des
Kabels anschließen.
Erst nach Einsetzen der Batterie und bei vorhandener
Stromversorgung kann die Anlage in Betrieb genommen werden.
Alle Kabel (PSTN, Stromversorgung, drahtgebundene
Nebenstellen) in die Zentrale einführen, ohne sie anzuschließen.
Das Netzstromkabel muss mit Kabelbindern (bei J1) befestigt
werden. Die Kabelbinder müssen mit dem vom
Kabelbinderhersteller angegebenen Werkzeug angebracht werden.
HIWEISE:
- Die Batterie nicht in der Funkzentrale lassen, wenn diese nicht an das Stromnetz angeschlossen ist
(z.B. Lagerung vor der Installation). In diesem Fall würde 1mA Strom verbraucht.
- Die Speicherung der Anlageneinstellungen durch EEPROM erfordert keine Stromversorgung.
- Stellen Sie sicher, dass die Batterie der Funkzentrale vor der utzung aufgeladen wird.
J1
J2
L1
L2
P1
P2
<<
>>
Klemmen zur
Befestigung der
Drähte
Kabelführung
