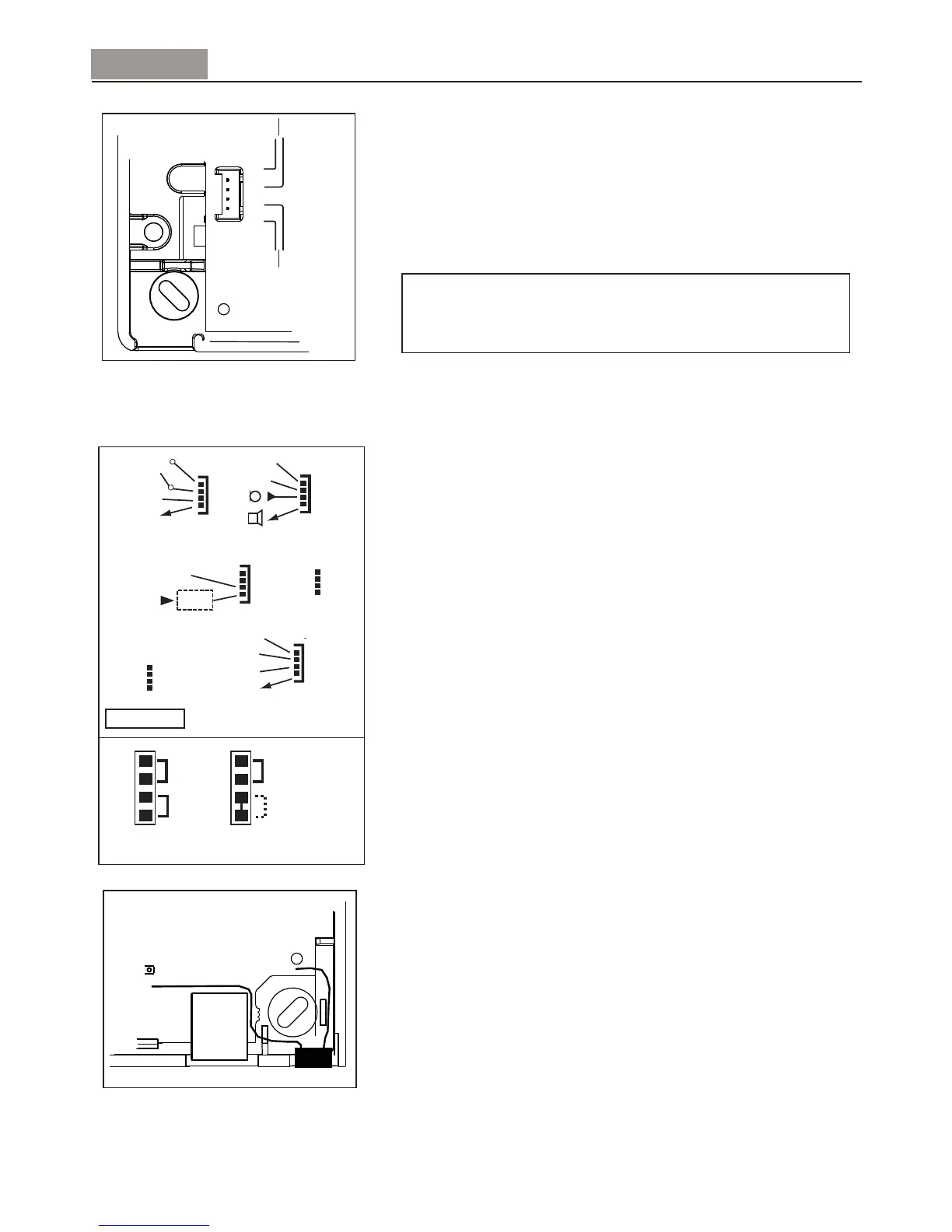

Die CMI800++ Funkzentrale enthält Anschlüsse* für:
ein Output-Gerät (J8) Dieses Gerät muss eine externe
Stromversorgung besitzen (max. 12V).
einen externen Sabotageschutz (J6)
bis zu 3 Funk-Audiomodule vom Typ TP800 (J6 und J7) Die
Gesamtkabellänge zwischen den Audiomodulen und der
Funkzentrale darf maximal 33 m betragen. Die Stromversorgung der
Audiomodule für Anschluss J6 darf ausschließlich für den
Anschluss eines TP800 eingesetzt werden. Der Einsatz des
integrierten lokalen Audiomoduls oder des Funk-Audiomoduls wird
durch Verteiler J10 ausgewählt (siehe Abbildung)
Ein XM10-Transmitter (J9) zur Steuerung der X10-Empfänger mit
X10-Adresse und Ein/Aus-Schaltung. Die Details der Verkabelung
sind mit dem XM10-Hersteller abzuklären.
Zur Verbindung des X10-Transmitters mit der Zentrale dient ein
Telefonkabel.
Wird mit dem J10-Anschluss nur ein Verteiler mitgeliefert, ist das
externe Audiomodul standardmäßig aktiv. In diesem Fall muss nur
das Audiomodul angeschlossen werden (siehe Abbildung links).
Wenn für die Programmierung keine TCU-Tastatur benutzt wird,
steht ein serieller Anschluss (J3) für den Anschluss eines PCs oder
PDAs über ein optionales Kabel und einen RJ45-Anschluss zur
Verfügung. Spezifische serielle Kabel werden separat angeboten.
* Verfügbarkeit und Funktion der Anschlüsse sind von der Produktversion abhängig.
Schließen Sie die Telefonleitung mit Hilfe des mitgelieferten Stocko
Steckverbinders und eines einadrigen 6-mm-Telefonkabels an.
Die mit “L1, L2” gekennzeichneten Kontakte dienen als Eingang,
“P1, P2” als Ausgang.
Die Telefonleitungsschnittstelle ist mit einen eingebauten
Überspannungsschutz und einer automatischen Erkennung einer
Leitungsstörung ausgestattet.
WARNUNG:
Bei Verwendung des Stocko Steckverbinders dürfen die Drähte
nicht abisoliert werden.
