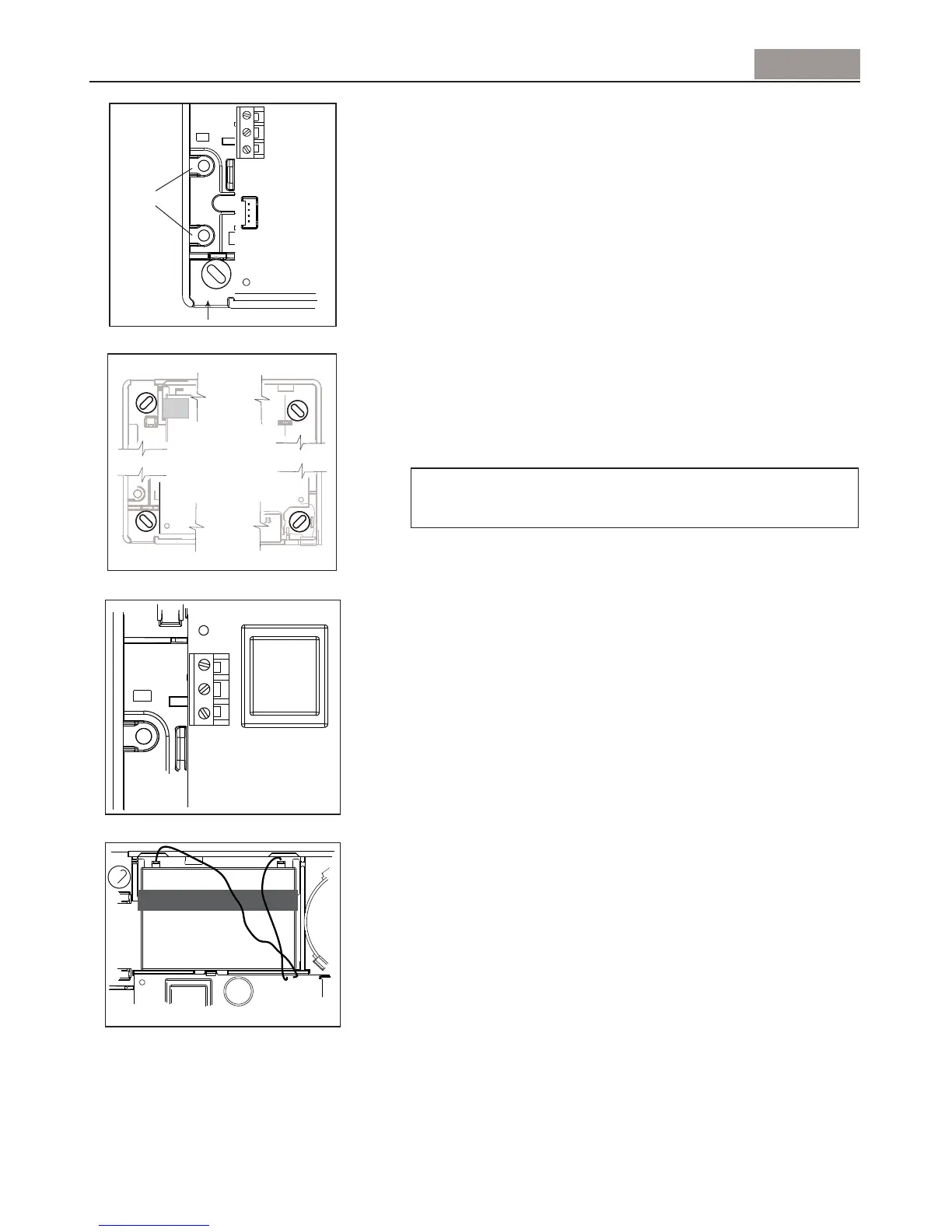

Fissare la centrale sul muro, quindi collegare i cavi, secondo le
istruzioni seguenti.
Nota: La scatola della centrale è dotata di alette rimovibili per
coprire i passaggi di cavo non utilizzati.
Collegare il cavo dell’alimentazione di rete al terminale J1.
Un trasformatore integrato garantisce l’alimentazione della
centrale di controllo e la ricarica della batteria. L’alimentazione è
protetta da un fusibile integrato nella scheda a circuito stampato.
Protegge il sistema elettrico e non può essere rimosso.
Una linea protetta da interruttore con fusibile o derivazione (in
funzione dei paesi) deve essere utilizzata per collegare la
CMI800++ all’alimentazione di rete.
Utilizzare un cavo flessibile di 3*0,75mm2 H03VV F2 o un cavo
rigido di 3*1mm2. Mantenere il filo di massa circa 2 cm più
lungo degli altri fili e denudare i fili su 7,5mm.
Avvertenza: Questo sistema di Classe I DEVE essere messo
a terra
Collegare la batteria utilizzando un cavo rosso e bianco
con morsetti.
Una volta che la batteria è stata collegata, il sistema non sarà
reinizializzato fino al collegamento dell’alimentazione di rete.
Introdurre tutti i cavi (PSTN, rete, estensioni cablate) nella
centrale, ma senza collegarli.
Il cavo dell'alimentazione elettrica deve essere sicurizzato tramite
collari di fissaggio (vicino a J1). I collari di serraggio devono
essere installati utilizzando l'attrezzo speciale specificato dal
fabbricante dei collari.
OTE:
- on lasciare la batteria connessa alla centrale di controllo senza che l’alimentazione di rete sia
collegata (per esempio durante il deposito prima dell’installazione). Se questo succede, la potenza
utilizzata è di 1mA.
- Il back up della configurazione sistema mediante EEPROM non richiede alimentazione elettrica.
- Accertarsi che la batteria della centrale sia carica prima dell’uso.
J1
J2
L1
L2
P1
P2
<<
>>
Morsetti
per fissare
i cavi
Passaggio dei cavi
