La centrale di controllo CMI800 comprende connettori*
che autorizzano:
Un dispositivo di uscita (J8). Il dispositivo deve essere alimentato
da un’energia esterna (12V max.).
Un tamper esterno (J6).
Fino a tre moduli audio remoti di tipo TP800 (J6 e J7). La
lunghezza totale del cavo fra i moduli audio e la centrale di
controllo non deve eccedere 33m. L’alimentazione dei moduli audio
sul connettore J6 deve essere utilizzata esclusivamente per il
collegamento di un TP800 con un cavo telefonico. L’utilizzo del
modulo audio locale integrato e/o del modulo audio remoto viene

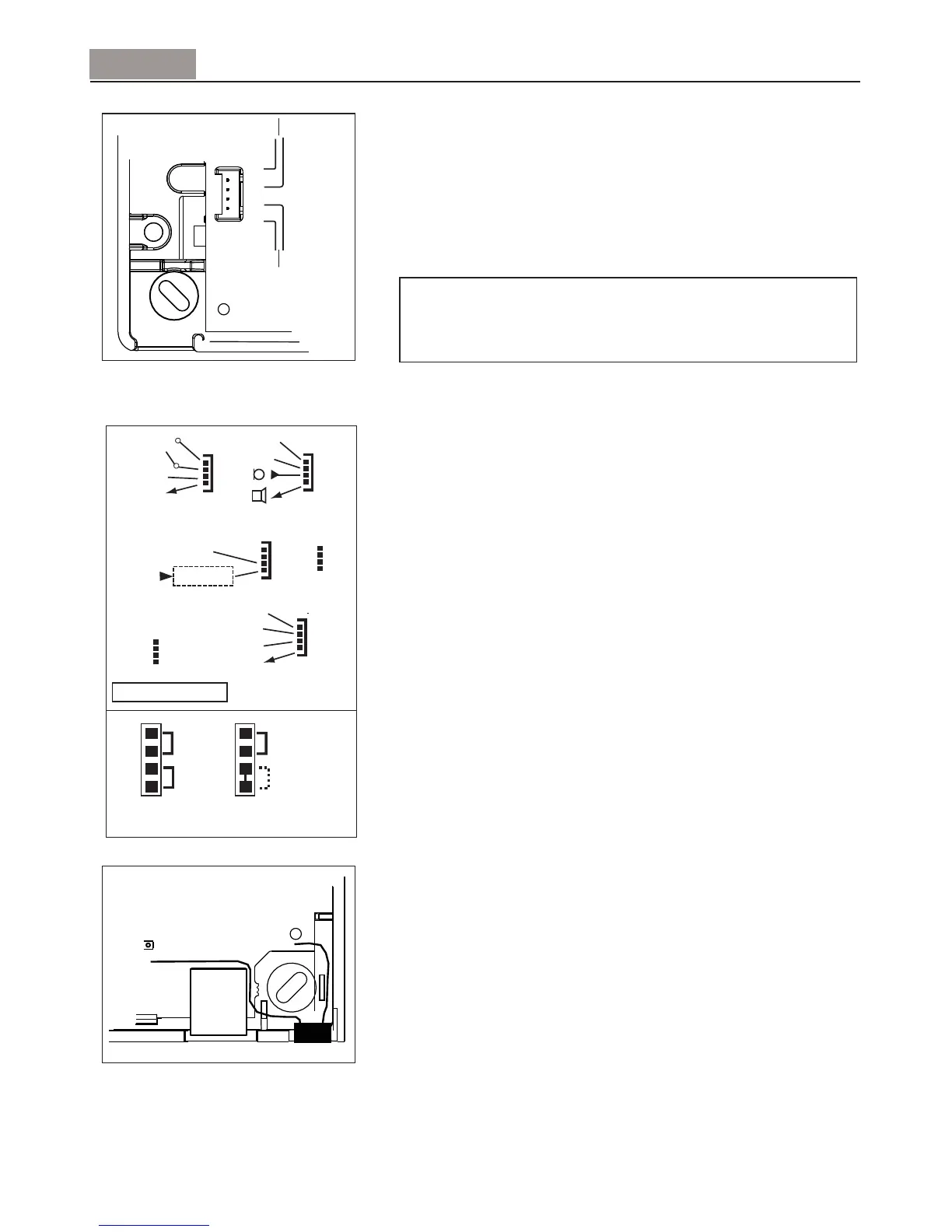

selezionato utilizzando il ponticello J10 (vedere il diagramma).
Una trasmittente XM10 (J9) per pilotare ricettori X10 con un
indirizzo X10 e gli stati On/Off. Verificare le istruzioni di cablaggio
del fabbricante del dispositivo XM10.
La trasmittente X10 utilizza un cavo telefonico per il collegamento
alla centrale.
Se il connettore J10 è consegnato con un singolo ponticello, l’audio
esterno è attivo per default e richiede solo la connessione del
modulo audio (vedere il diagramma a sinistra).
Se non si usa la tastiera TCU per la programmazione, una porta
seriale (J3) è disponibile per collegare un PC o PDA, con un cavo
opzionale, attraverso un connettore RJ45. Cavi seriali specifici sono
venduti separatamente.
* La disponibilità e la funzione dei connettori dipendono dalla versione del prodotto.
Collegare la linea telefonica utilizzando il connettore Stocko
(fornito) e un cavo telefonico ad un singolo filo di 6mm.
I terminali sono segnati “L1, L2” per l’entrata e “P1, P2” per
l’uscita.
L’interfaccia della linea telefonica è dotata di protezione contro le
oscillazioni di tensione e di rivelazione delle interruzioni
della linea.
AVVERTENZA:
I cavi non devono essere denudati se si utilizza il connettore Stocko.
