HPZC10*
33-00360EF—05 2

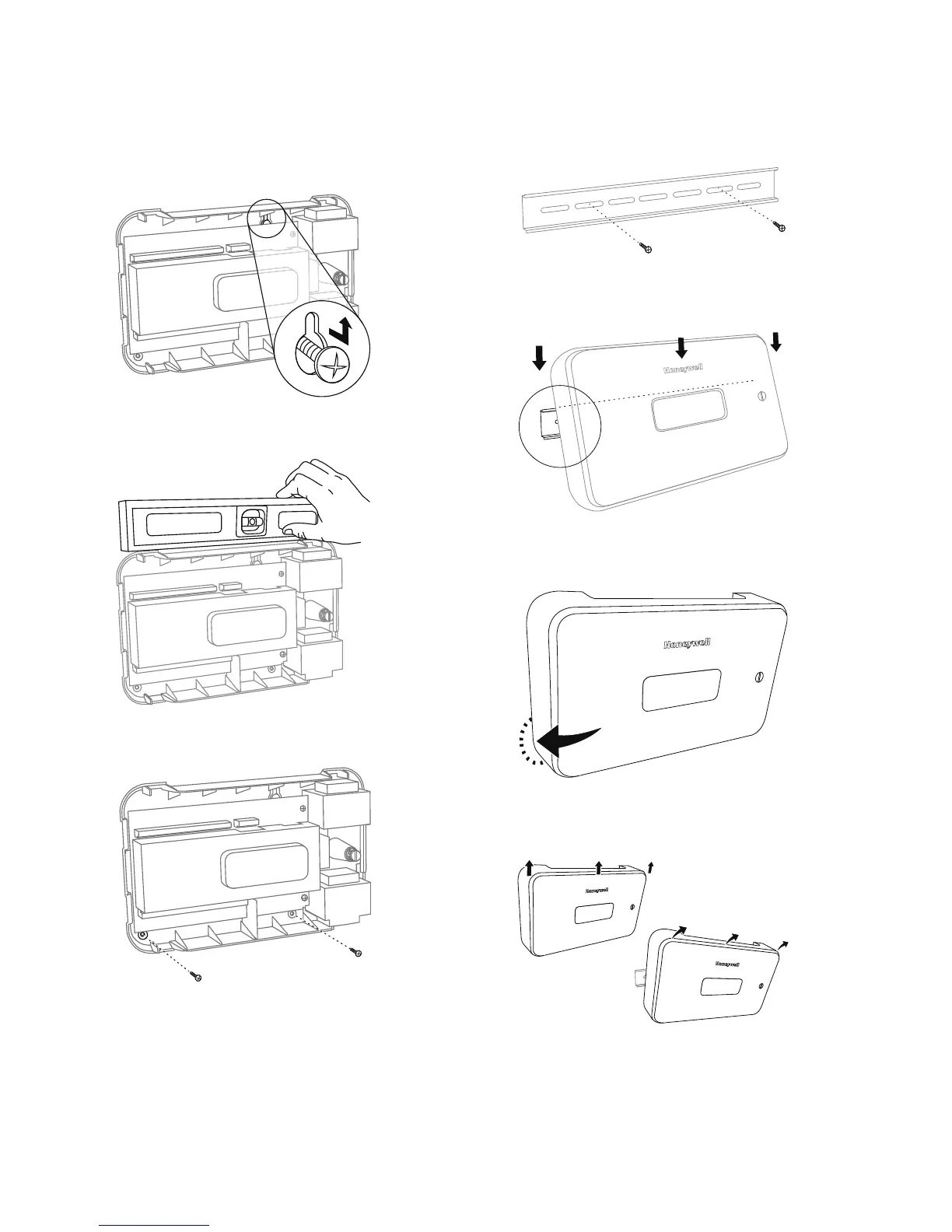

MONTAGE
Trou de suspension
1. Accrochez le panneau à une vis fixée au mur.
Fig. 1.
2. Mettez le panneau de niveau.
Fig. 2.
3. Installez les 2 vis du bas.
Fig. 3.
Rail DIN
1. Montez le rail DIN tel qu’indiqué par le fabricant du
rail DIN.
Fig. 4.
2. Suspendez le panneau par les languettes sur le bord
supérieur du rail.
Fig. 5.
3. Emboitez le panneau dans le rail en appuyant le bas
du panneau contre le mur.
Fig. 6.
4. Pour retirer le panneau, soulevez-le et écartez la
partie supérieure du mur.
Fig. 7.
M37083
M37088
M37089
