REMARQUE: Tout le câblage doit être conforme
aux codes et règlements locaux. Si vous
n’êtes pas certain des méthodes de
raccordement, communiquer avec votre
entrepreneur en conditionnement d’air.
À l’aide des étiquettes de ruban-
cache installées sur les fils lors du
retrait de l’ancien thermostat, faire
correspondre la lettre du fil de
l’ancien thermostat à la borne portant
la même lettre à l’arrière du nouveau
thermostat.
■■ Consulter les figures apparaissant
aux pages 22 et 23. Tenir le thermo-
stat de la façon indiquée pour éviter
l’utilisation de prolongateurs de fil. Si les fils
sont tout de même trop courts, utiliser des
connecteurs pour allonger les fils (à se procurer
sur place). Voir la figure ci-dessous pour savoir
comment utiliser les prolongateurs de fils.
20
■■ Il faut enlever le cavalier installé en usine
qui raccorde les bornes R et Rc dans les
applications à 5 fils seulement.
■■ Desserrer les vis des bornes et glisser
chaque fil sous la borne correspondante. Voir la
figure dans le coin inférieur droit pour la
technique d’insertion des fils. Resserrer les
bornes minutieusement.
■■ Boucher le trou dans le mur avec un isolant
pour éviter que des courants d’air affectent le
fonctionnement du thermostat.
INSTALLATION
21
Raccordement des bornes du thermostat
MF1715A
CONNECTEUR
POUR DEUX FILS
DE CALIBRE 18
FIL
PROVENANT
DU MUR
152 mm (6 po) DE FIL
DE THERMOSTAT
CALIBRE 18. FAIRE
CORRESPONDRE
LES COULEURS DE
L’ISOLANT OU
MARQUER
L’EXTRÉMITÉ
DES FILS
COMMENT RALLONGER LES FILS
MF1712A
CAVALIER
(INSTALLÉ EN USINE)
À ENLEVER S'IL S' AGIT
D' UN SYSTÈME À 5 FILS
INSÉRER
DIRECTEMENT
SOUS LA TÊTE
DE LA VIS
DÉNUDER
DE 8 mm
(5/16 po)
EXTRÉMITÉ
VISIBLE DU FIL ICI
R
R
c
WY G

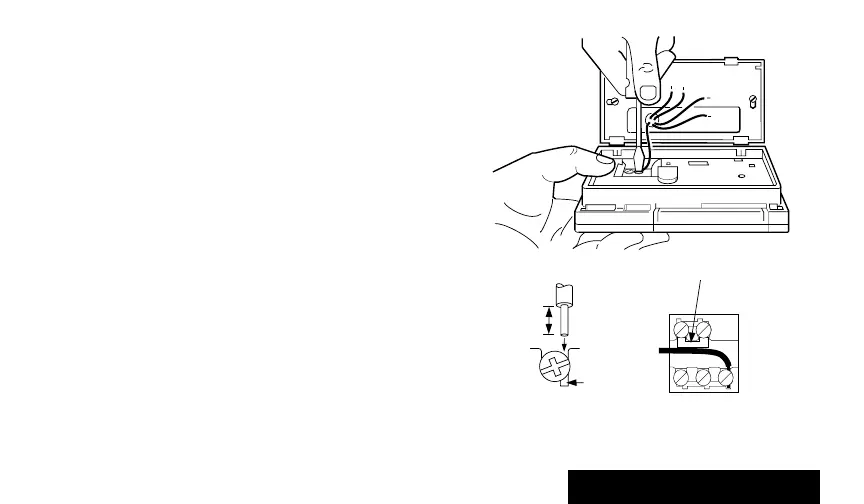

TECHNIQUE DE RACCORDEMENT
