INSTALLATION
R
Rc
W Y G
B D
A C

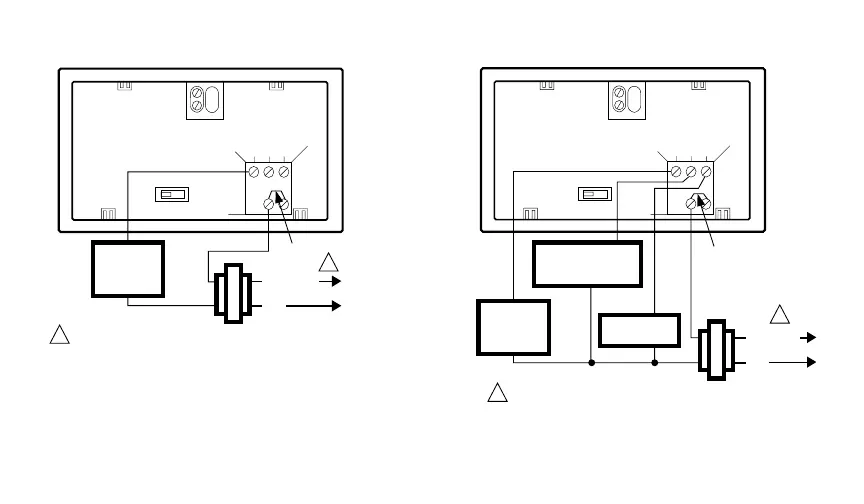

DEUX FILS - CHAUFFAGE SEULEMENT
(CAVALIER INTACT)
MF1709B
L1 (SOUS
TENSION)
L2
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF
DE COUPURE ET UNE PROTECTION CONTRE LES
SURCHARGES.
1
1
RELAIS DE
CHAUFFAGE
OU BOBINE
DE VANNE
CAVALIER
R
Rc
W Y G
B D
A C
4 FILS - CHAUFFAGE - REFROIDISSEMENT
(CAVALIER INTACT)
L1 (SOUS
TENSION)
L2
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.
1
CAVALIER
RELAIS DE
CHAUFFAGE
OU BOBINE
DE VANNE
MF1710B
BOBINE DU
CONTACTEUR DE
REFROIDISSEMENT
RELAIS DU
VENTILATEUR
1
R
Rc
W Y G
B D
A C
5 FILS - CHAUFFAGE-REFROIDISSEMENT
(CAVALIER ENLEVÉ)
L1 (SOUS
TENSION)
L2
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE
ET UNE PROTECTION CONTRE LES SURCHARGES.
1
MF1711B
L2
BOBINE DU
CONTACTEUR DE
REFROIDISSEMENT
RELAIS DU
VENTILATEUR
RELAIS DE CHAUFFAGE
OU BOBINE DE VANNE
1 1
L1 (SOUS
TENSION)
R
Rc
W Y G
B D
A C
3 FILS - REFROIDISSEMENT SEULEMENT
(CAVALIER INTACT)
L1 (SOUS
TENSION)
L2
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE
ET UNE PROTECTION CONTRE LES SURCHARGES.
1
CAVALIER
MF848A
BOBINE DU
CONTACTEUR DE
REFROIDISSEMENT
RELAIS DU
VENTILATEUR
1
