Honeywell RTH2510 Series Quick Installation Guide

Guide d’installation avancé
69-2602EF — 01 22
SETUPCÂBLAGEASSISTANCETROUBLESHOOTING

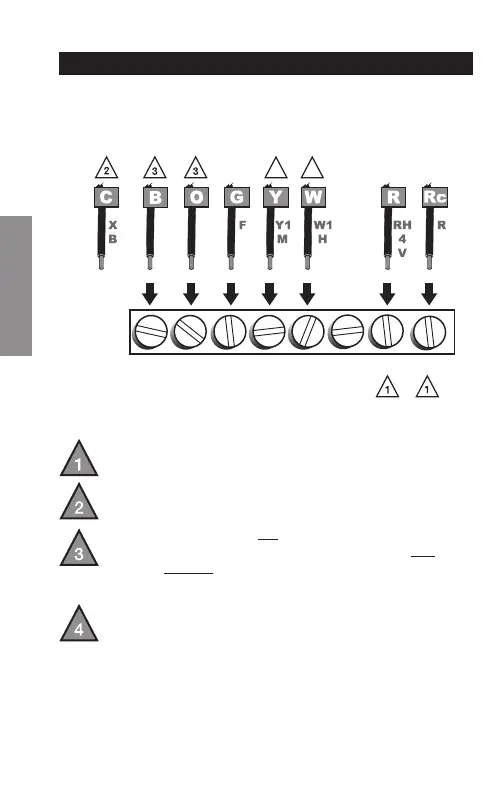

Si les étiquettes ne correspondent pas aux lettres sur
le thermostat, consulter le tableau ci-dessous et faire le
branchement aux bornes comme illustré ici (voir les notes
ci-dessous).
Câblage—Système conventionnel
SileslsvontêtreconnectésauxbornesR et Rc,
retirer le cavalier métallique (voir page 6).
Ne pas utiliser C ou X.Enroulerl’extrémiténuedesls
de ruban électrique.
Si une thermopompe est installée sans chauffage
auxiliaire/de secours, connecter O ou B mais pas les
deux. Si aucune thermopompe n’est présente, ne
pas connecter B. Appliquer du ruban électrique sur
l’extrémitédénudéedul.
Placeruncavalier(morceaudel)entreY et W si
une pompe thermique est utilisée sans chauffage
auxiliaire/de secours.
B O G Y
W/
AUX
NOT
USED
R Rc
ou
Ne
pas
connecter
ou
ou ou
MF32726
4
ou
4
ou
