Honeywell RTH2510 Series Quick Installation Guide

Guide d’installation avancé
69-2602EF — 01 24
SETUPCÂBLAGEASSISTANCETROUBLESHOOTING

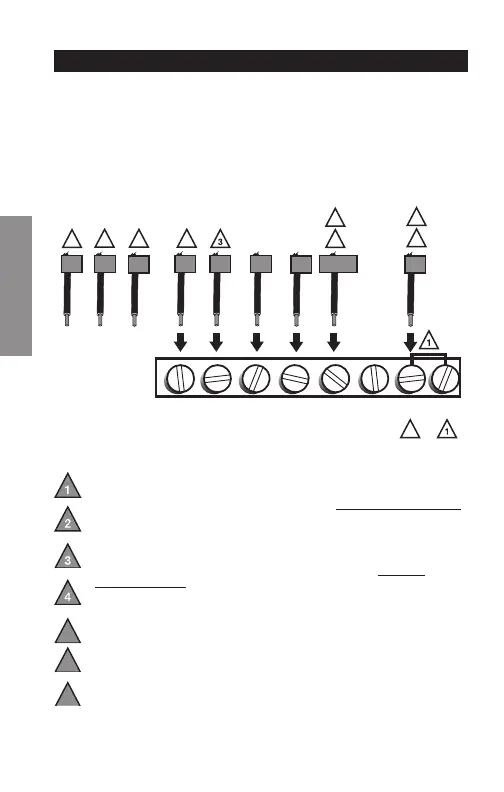

Câblage—Thermopompe
Autre option de câblage (pour les thermopompes avec
chauffage auxiliaire ou de secours uniquement)
Si les étiquettes ne correspondent pas aux lettres sur
le thermostat, consulter le tableau ci-dessous et faire le
branchement aux bornes comme illustré ici (voir les notes
ci-dessous).
Câblage terminé, revenir à l’étape 7.
Laisser le cavalier métallique en place en connectant les bornes R
et Rc.
Si l’ancien thermostat est muni de fils V et VR, s’arrêterimmédiatement
et contacter un installateur qualifié pour obtenir de l’aide.
Si l’ancien thermostat a des fils O et B séparés, enrouler le fil B dans
du ruban électrique sans le brancher.
Si l’ancien thermostat est muni de fils Y1, W1 et W2, s’arrêter
immédiatementet contacter un installateur qualifié pour obtenir de
l’aide.
Ne pas utiliser les fils C ou X. Ne pas utiliser le fil B si un fil O est déjà
présent. Enrouler l’extrémité nue du fil avec du ruban électrique.
Ne pas utiliser le fil L. Enrouler l’extrémité nue du fil avec du ruban
électrique.
Si l’ancien thermostat a des fils E et Aux (ou d’autres fils), brancher
les deux fils à la borne Aux.
5
6
7
MF32728
2
7
4
AUX
W
W1
W2
F
B
OG
H
Ne
pas
connecter
C
RC
V
VR
B
X
R
M
Y1
Y
E
7
X
X2
L
F
6
5
3
2
1
B O G Y
R Rc
W/
AUX
NOT
USED
ou
ou ou ou ou ou ou ou

Honeywell RTH2510 Series Specifications

General

Display Type	Digital
Programmable	Yes
Power Source	Battery
Battery Type	AA Alkaline
Number of Batteries	2
Temperature Control	Digital
Compatibility	Single Stage Heating and Cooling Systems
Stages	1 Heat/1 Cool
Voltage	24V
Temperature Range	40°F to 90°F (4°C to 32°C)
Programming Options	7-Day, 5-2 Day
Display	Backlit
Weight	0.5 lbs (227 g)
