Série RTH7400/RTH7500
21 69-2487EF—01
SETUP CÂBLAGE ASSISTANCE TROUBLESHOOTING
Enlever le cavalier en métal en métal entre R
et Rc seulement si les fils R et Rc doivent être
raccordés.
Si l’ancien thermostat avait les deux fils R et RH,
retirer le cavalier de métal. Raccorder le fil R à
la borne Rc et le fil RH à la borne R.
Si l’ancien thermostat avait seulement un fil C
ou C1, le raccorder à la borne C. Si l’ancien
thermostat avait 2 fils C ou C1, enrubanner
chacun des fils séparément avec du ruban
isolant et ne pas les raccorder.

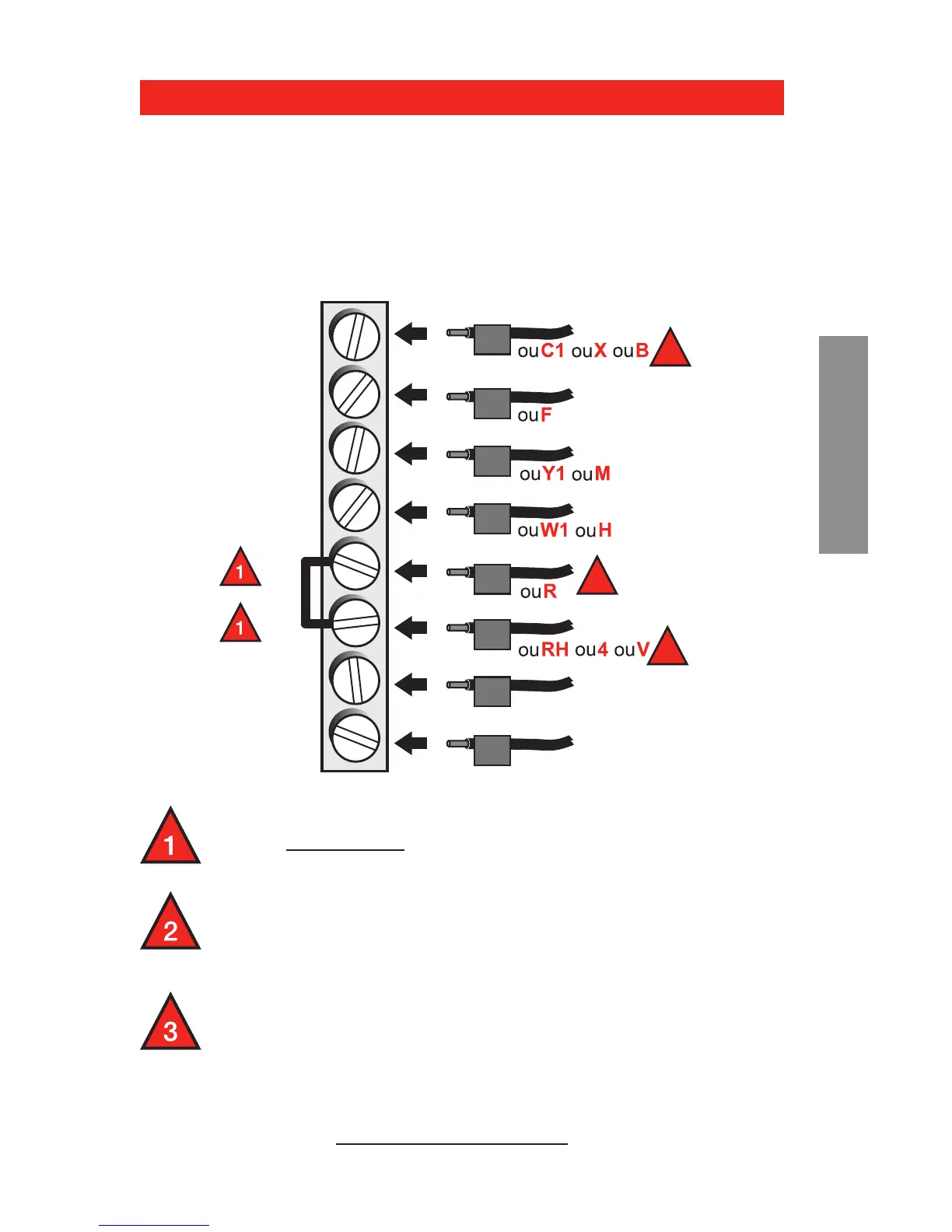

Câblage—systèmes classiques
Câblage alternatif (systèmes classiques)
Si les étiquettes ne correspondent pas aux bornes,
les raccorder comme l’indique l’explication ci-dessous
(voir les notes ci-dessous).
C
G
Y
W
RC
R
W2
Y2
Y2
W2
W
Y
G
MCRF32160
R
2
Rc
2
C
3
