Honeywell RTH7400 series Quick Installation Guide

Série RTH7400/RTH7500
23 69-2487EF—01
SETUP CÂBLAGE ASSISTANCE TROUBLESHOOTING
Laisser le cavalier en place, en reliant les bornes
R et Rc.
Si l’ancien thermostat avait des fils de V et de
VR, arrêter maintenant et communiquer avec un
entrepreneur pour l’aide.
Si l’ancien thermostat avait les fils O et B,
raccorder le fil B à la borne C. Si un autre fil est
raccordé à la borne C, arrêter maintenant et
communiquer avec un entrepreneur.
Si l’ancien thermostat avait les fils Y1, W1 et
W2, arrêter maintenant et communiquer avec un
entrepreneur.
Si la borne L est utilisée, le fil de la borne
C doit être raccordé (communiquer avec un
entrepreneur s’il n’y a aucun fil C).
Si chacune des bornes E et Aux n’est pas
raccordée à un fil, utiliser un petit morceau de fil
pour les raccorder entre elles.
5
6

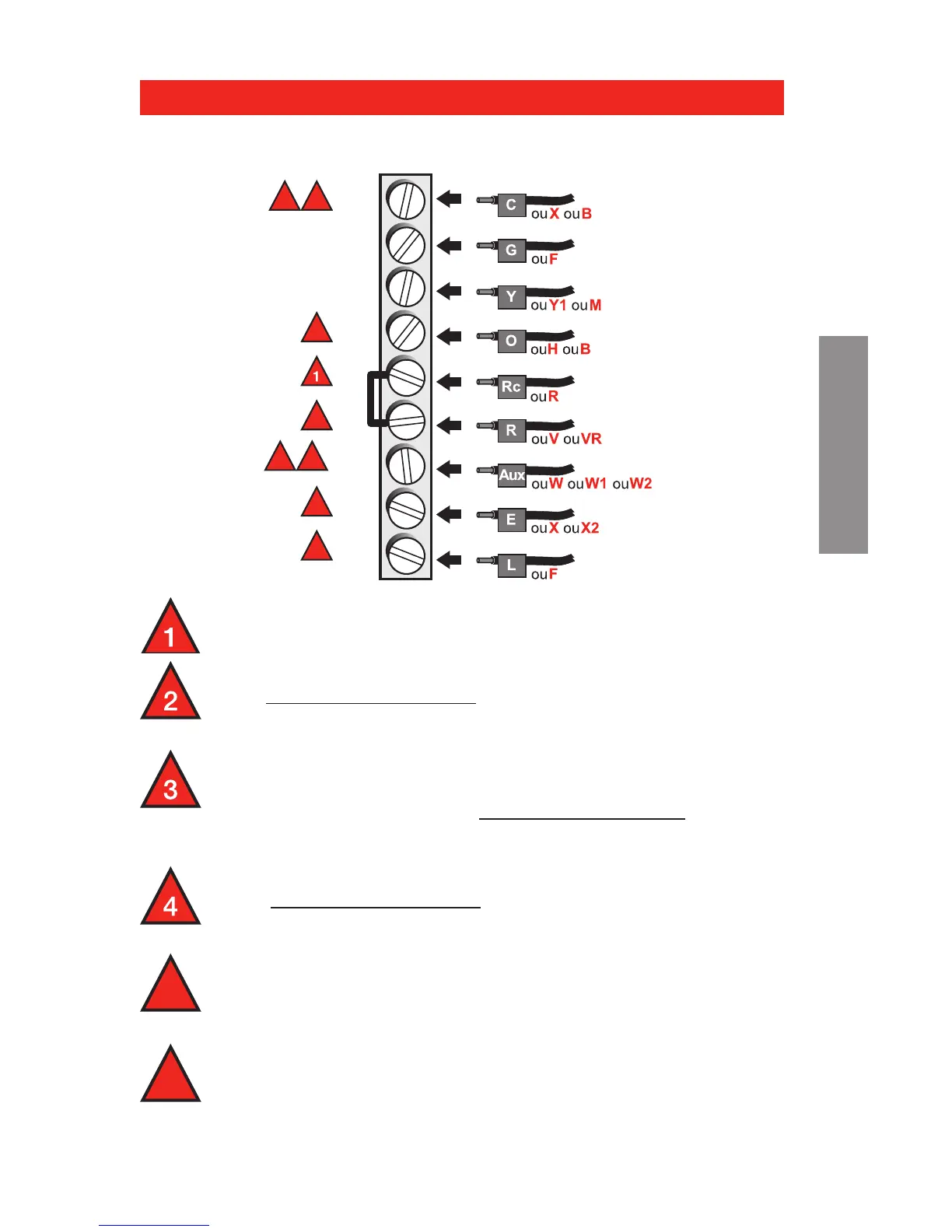

Câblage—thermopompe
Câblage alternatif (pour thermopompes seulement)
Câblage terminé, revenir à l’étape 7.
2
3
5
3 5
4
6
6
MCRF32161
C
G
Y
O/B
RC
R
AUX
E
L

Honeywell RTH7400 series Specifications

General

Display Type	Digital
Programmable	Yes
Program Periods Per Day	4
Wi-Fi Connectivity	No
Programmability	7-Day
Voltage	24V
Backlight	Yes
Power Source	Battery
Battery	AA
Temperature Range	40°F - 90°F
