Serie RTH7500

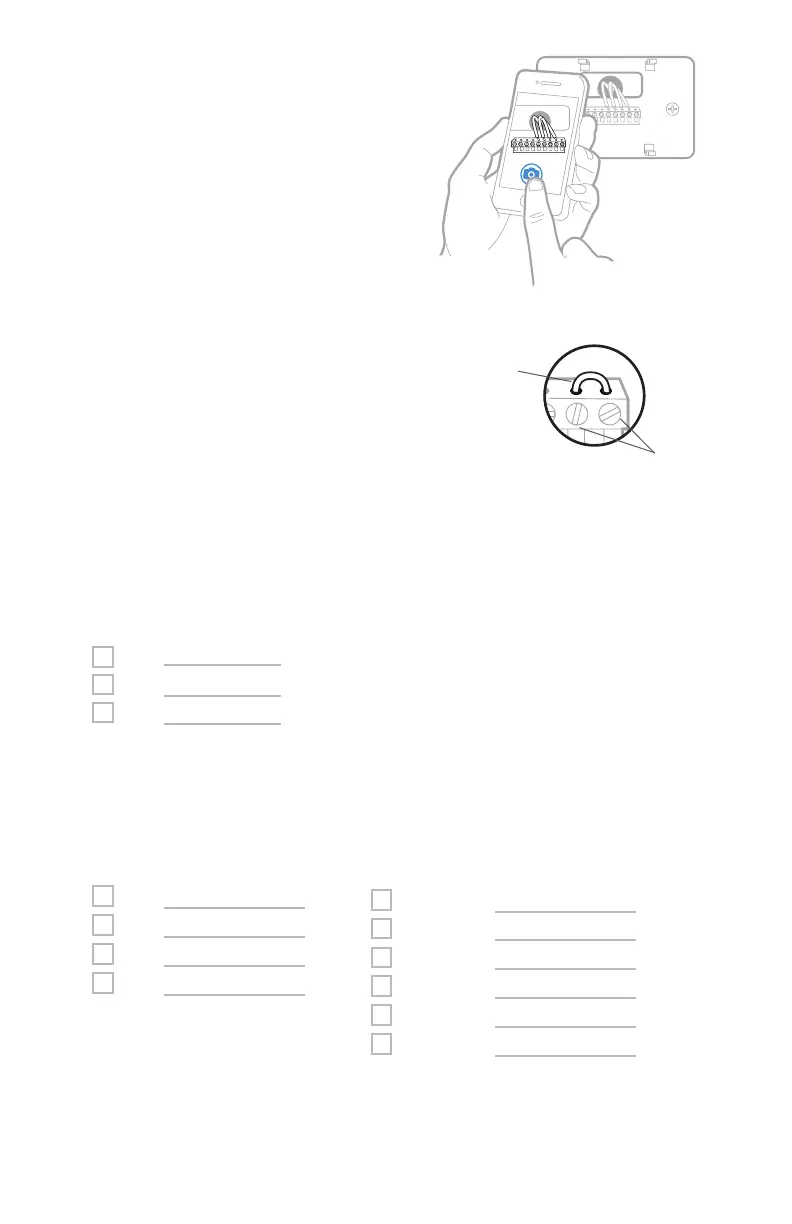

5 Tome una foto de cómo se ve el
cableado en este momento.
Asegúrese de incluir las letras que se
encuentran al lado de los terminales
donde se insertan los cables. Esta
será una referencia útil al cablear el
termostato.
Consejo: Si los cables se han
decolorado o si 2 terminales
tienen el mismo color de cable,
use las etiquetas para cables que
se suministran en el paquete para
etiquetar cada cable.
6 Quite todos los puentes.
Un puente conecta un terminal con
otro. Puede verse como una grapa
pequeña o un cable de color y debe
quitarse antes de continuar. Use un
destornillador para quitar los cables
de los terminales.
El termostato RTH7500 no
necesita puentes.
Y
R RC
Ejemplo de
un puente
Terminales
1/4” to 3/8”
7 Registre si hay cables en los siguientes terminales. No cuente los puentes.
El termostato no necesita puentes.
Terminal Cable del color
R
R h
Rc
8 Escriba el color de los cables.
Marque los cables conectados a los terminales. Al lado del cuadro marcado,
escriba el color del cable. No cuente los puentes.
Marque todos los que correspondan (no todos corresponden):
Terminal Cable del color
Y
Y2
G
C
Terminal Cable del color
A o L/A
O/B
W2 o AUX
E
W
K
El termostato RTH7500 no es compatible con terminales L/A, S o U.
Si hay cables en terminales no listados, será necesario soporte para
cableado adicional. Visite yourhome.honeywell.com/support para
determinar si el termostato funcionará.

Honeywell RTH7500 Series Specifications

General

Programmable	7-day programmable
Voltage	24V
Wi-Fi	No
Temperature Range	40°F to 90°F (4°C to 32°C)
Hold Feature	Yes
Filter Change Alert	Yes
Display	Backlit
Power Source	Battery
Accuracy	±1°F
Weight	181 g
