Honeywell RTH7500 Series

13
Serie RTH7500

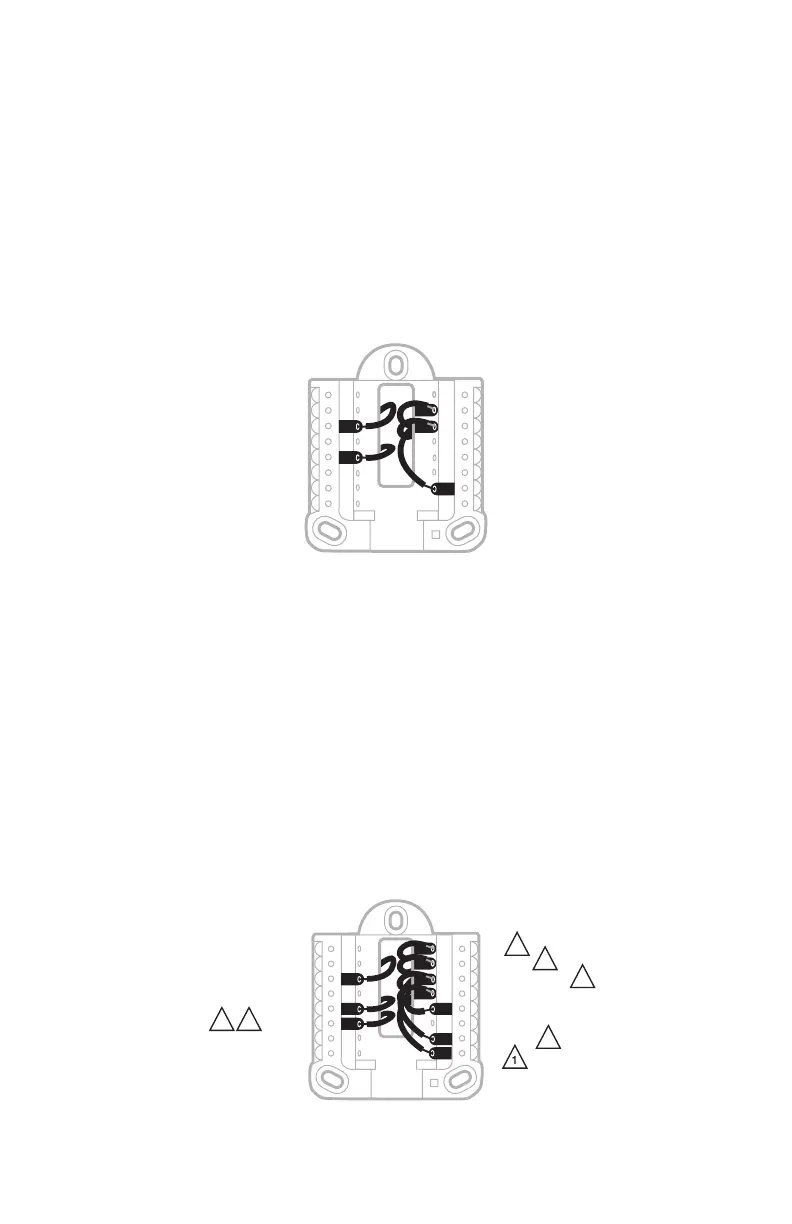

Cableado: Bomba de calor
Conexión de los cables: bomba de calor
1 Haga coincidir cada cable etiquetado con la misma letra en el termostato
nuevo.
2 Inserte los cables en el terminal correspondiente.
NOTA: Si tiene problemas para insertar los cables, es posible que deba
presionar el botón pulsador del terminal que se encuentra al lado del terminal
correspondiente.
¿Las etiquetas no coinciden?
Si las etiquetas no coinciden con las letras en el termostato, consulte la
página 13.
AUX
S
S
Y
U
U
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
Cableado alternativo (para bombas de calor únicamente)
NOTAS:
1. Mantenga la lengüeta deslizante R en la posición hacia arriba (1 cable).
2. Si el termostato antiguo tenía cables V y VR, deténgase y comuníquese con
un contratista cualificado para obtener ayuda.
3. Si el termostato existente tenía cables O y B separados, conecte el cable
B al terminal C. Si hay otro cable conectado al terminal C, deténgase y
comuníquese con un contratista cualificado para obtener ayuda.
4. Si el termostato antiguo tenía cables Y1, W1 y W2, deténgase y
comuníquese con un contratista cualificado para obtener ayuda.
AUX
S
S
Y
U
U
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
2
3 5
3
4
5
o X o B
o F
o Y1 o M
2
o H o B
o R
o V o VR
o W o W1 o W2
o X o X2
o F
