Serie RTH7500

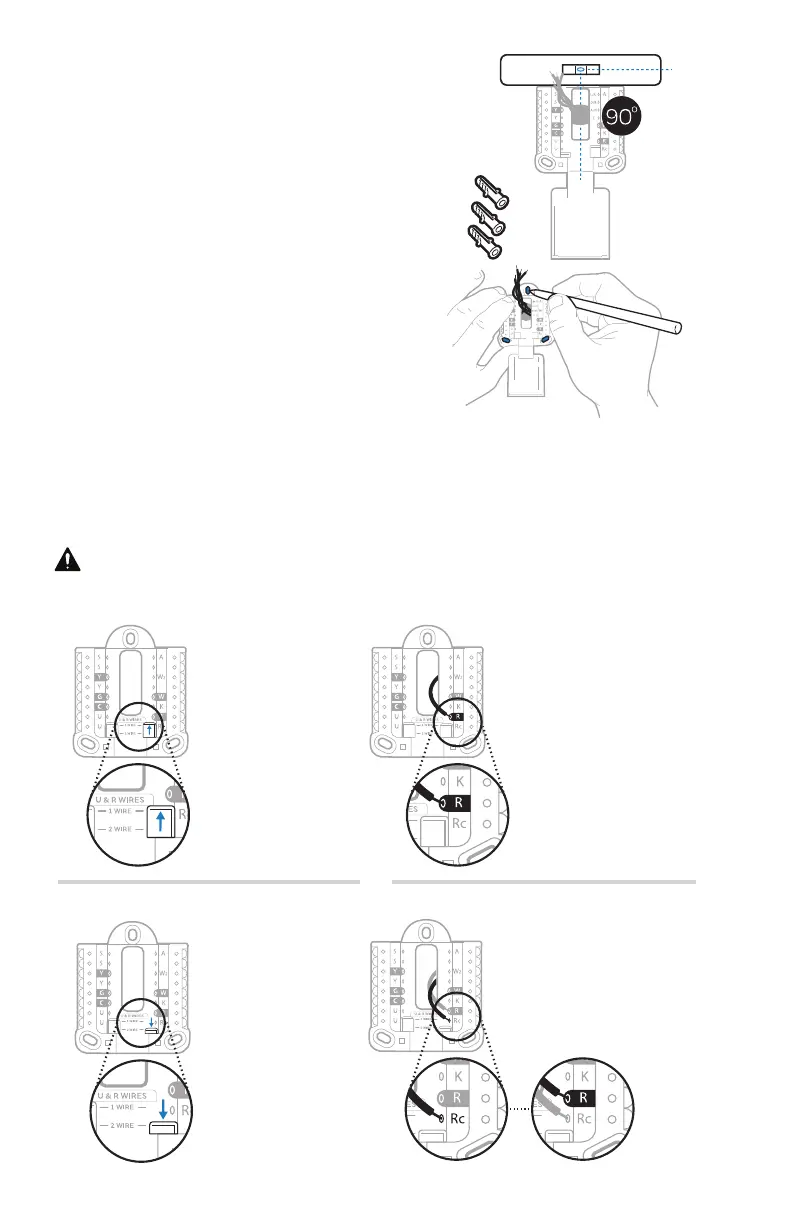

11 Inserte los anclajes de pared.
Se recomienda que para el montaje
del termostato use los anclajes de
pared incluidos en la caja.
Puede usar la UWP para marcar
el lugar donde desea colocar los
anclajes de pared.
a) Nivele la placa de pared.
b) Marque la ubicación de los
anclajes de pared con un lápiz.
c) Perfore los agujeros.
d) Inserte los anclajes de pared.
e) Asegúrese de que los tarugos
queden a ras con la pared.
Consejo: Use una broca para taladro
de 7/32 pulgada.
Inserte los cables en los agujeros internos de los terminales en la UWP. Las
lengüetas estarán en la posición inferior una vez insertado el cable.
Si tiene 1 cable R (R, Rh o Rc)
Si tiene 2 cables R (R o Rh y Rc)
o
1. Coloque el
interruptor R
en posición
hacia arriba.
1. Coloque el
interruptor R
en la posición
hacia abajo.
2. Inserte el cable R
(R, Rh o Rc) en el
terminal R.
2. Inserte el cable Rc
en el terminal Rc.
3. Inserte el cable R o
Rh en el terminal
R.
12 Establezca la posición del interruptor R e inserte el(los) cable(s) R.
Coloque el interruptor R en posición hacia arriba o hacia abajo en función de
sus notas de cableado del paso 7.

Honeywell RTH7500 Series Specifications

General

Programmable	7-day programmable
Voltage	24V
Wi-Fi	No
Temperature Range	40°F to 90°F (4°C to 32°C)
Hold Feature	Yes
Filter Change Alert	Yes
Display	Backlit
Power Source	Battery
Accuracy	±1°F
Weight	181 g
