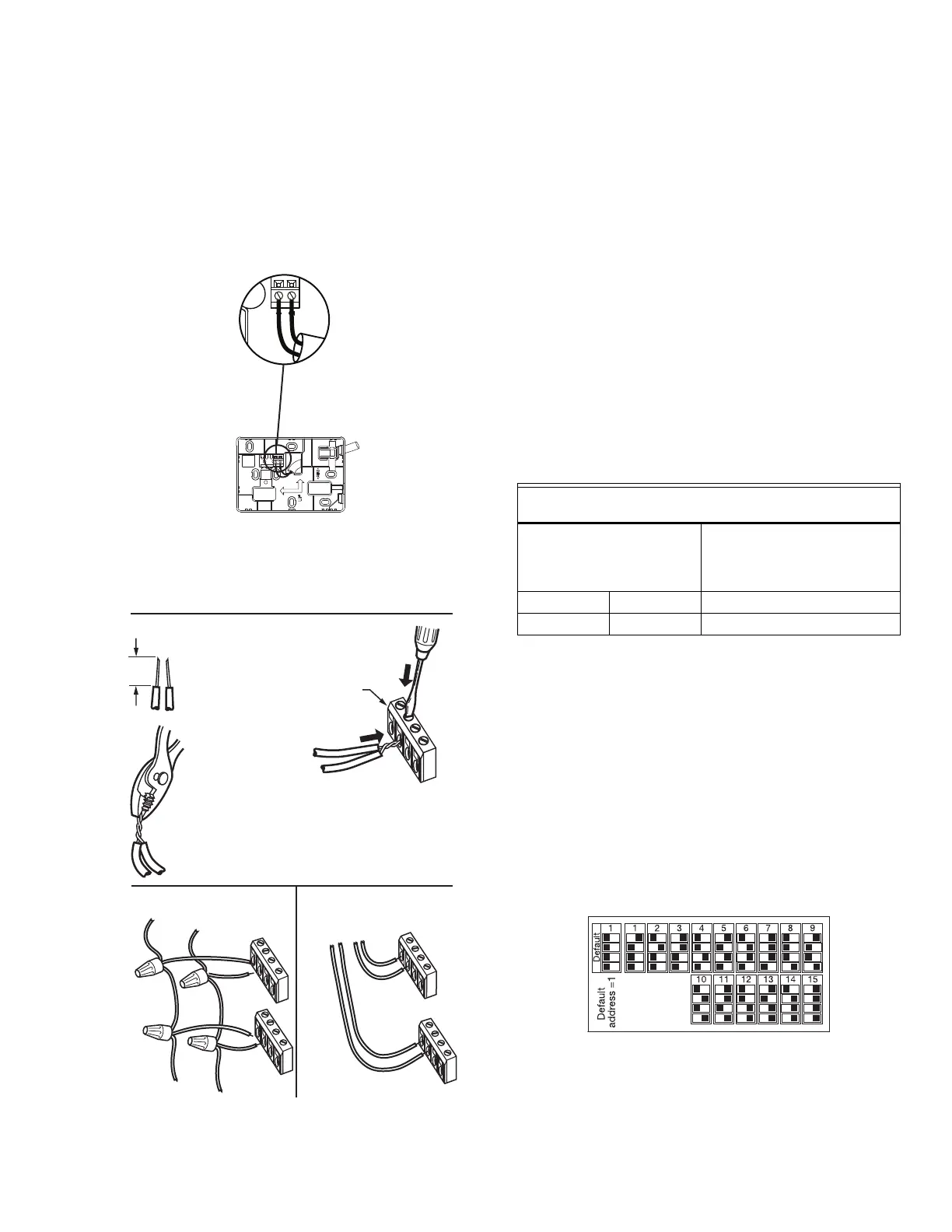

Verdrahten Sie den Schraubklemmenblock wie in Abb. 5
gezeigt:
1. Entfernen Sie bei Einzelkabeln 5 mm der Isolierung
vom Leiter und für mehrere Kabel, die an eine
Klemme angeschlossen werden, 13 mm der
Isolierung.
2. Setzen Sie das Kabel in die korrekte Klemme ein und
ziehen Sie die Schraube für den Anschluss fest.
3. Überprüfen Sie die in Abb. 5 gezeigte
Anschlussklemmenverdrahtung.
Abb. 5. Anschließen der Leitungen an die
Schraubklemmen.
4. Siehe Abb. 6 für die Verdrahtung mehrerer Sylk-
Geräte.
Abb. 6. Optionen für die Verdrahtung mehrerer Sylk-
Geräte.
5. Richten Sie die Pins der Frontabdeckung nach
Abschluss der Verdrahtung am
Anschlussklemmenblock an der unteren Basis aus.
6. Schieben Sie die vordere Abdeckung fest auf die
untere Basis. Wenn das Wandmodul mit Strom
versorgt wird, wird ein Ladebildschirm angezeigt.
7. Drücken Sie auf den Pfeil auf dem Touchscreen, der
anzeigt, wo oben ist.
Sylk-Bus
Das Wandmodul kommuniziert mit dem Regler über Sylk,
einen zweiadrigen und polaritätsunabhängigen Bus, der
18 V DC Strom und die Kommunikation bereitstellt. Dies
ermöglicht eine schnellere und kostengünstigere
Installation bei gleichzeitiger Minimierung von Fehlern.
Das empfohlene Kabel für SYLK ist eine 18 - 24 AWG (0,82
bis 0,20 qmm) einzelne paarig verdrillte Ader, massiv oder
verlitzt und nicht abgeschirmt. Standard-Thermostatkabel
(nicht paarig verdrillte Adern) können für Längen bis zu 30
m verwendet werden. Siehe Tabelle 1.
Festlegen der Adresse des
Wandmoduls
Jedes Sylk-Gerät, das an einen einzelnen Regler
angeschlossen ist, muss eine eindeutige Adresse besitzen.
Die Adresse auf dem Wandmodul muss mit der Adresse in
der Steuerungslogik übereinstimmen. Das TR120-
Wandmodell verfügt über einen wählbaren SYLK-Adresse-
4-DIP-Schalter, der genau wie das TR42-Wandmodul
funktioniert (siehe Abbildung 7). Die Standardposition ab
Werk (alle DIP-Schalter AUS) ist Sylk-Adresse 1. Die Sylk-
Adresse kann auch über den Touchscreen geändert
werden, entweder auf dem Startbildschirm während des
Bootvorgangs oder im Installationsmenü.
Abb. 7. DIP-Schalter.
M36289
ZUM REGLER
ZWEI LEITUNGEN ZU EINER ANSCHLUSSKLEMME
VERKETTUNG MEHRERER
SYLK-GERÄTE
HAUS MIT MEHREREN
SYLK-GERÄTEN
ZUM REGLER
ZUM SYLK-GERÄT
1/2
(13)
ENTFERNEN SIE 13 MM
ISOLIERUNG VON
KABELN, DIE AN EINER
ANSCHLUSSKLEMME
BEFESTIGT WERDEN
SOLLEN.
1.
2.
VERDRILLEN SIE
DIE KABEL MIT
EINER ZANGE
(MINDESTENS DREI
UMDREHUNGEN).
3.
KÜRZEN SIE DAS VERDRILLTE ENDE
AUF 5 MM, BEVOR SIE ES IN DIE
ANSCHLUSSKLEMME EINSETZEN
UND DIE SCHRAUBE FESTZIEHEN.
ZIEHEN SIE DANN AN JEDEM KABEL
IN ALLEN ANSCHLUSSKLEMMEN, UM
DIE GUTE MECHANISCHE
VERBINDUNG ZU PRÜFEN.
WANDMODUL-
ANSCHLUSS-
KLEMMEN
MG36315
Tabelle 1. Maximale Distanz.
Empfohlene maximale Entfernung vom Regler zu
jedem Sylk-Gerät
Einzelne paarig verdrillte
Ader, nicht abgeschirmt,
verlitzt oder massiv
Standard-Thermostatkabel
(nicht verdrillt), abgeschirmt
oder nicht abgeschirmt,
verlitzt oder massiv
18 - 22 AWG 24 AWG 18-24 AWG
150 m 120 m 30 m
