MODULI A PARETE TOUCHSCREEN TR120
3 31-00275M—01

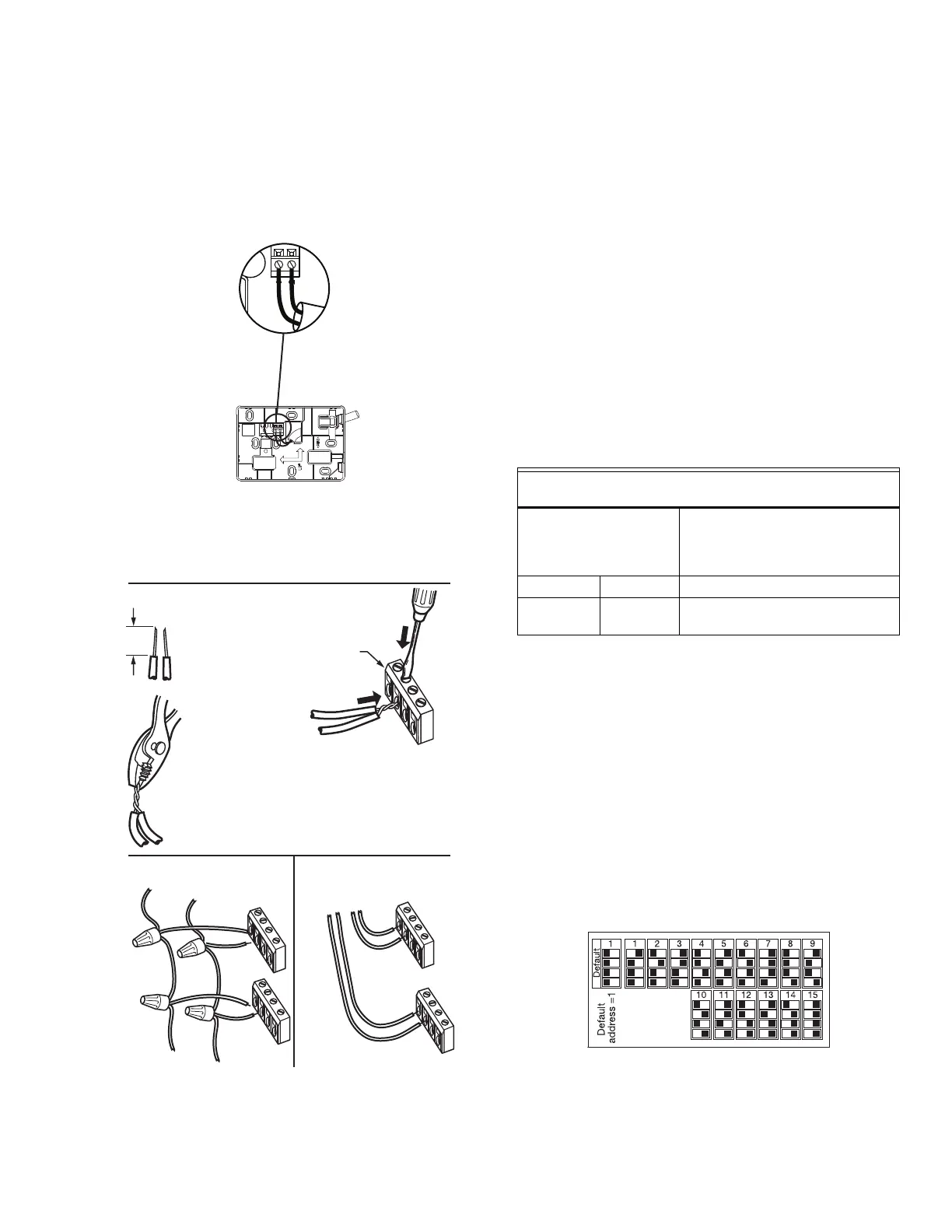

Collegare la morsettiera come indicato nella Fig. 5:
1. Per i cavi singoli, rimuovere 5 mm (3/16 pollice); per
più cavi da inserire in un solo morsetto, rimuovere
13 mm (1/2 pollice) di isolante dal conduttore.
2. Inserire il cavo nel morsetto necessario e stringere la
vite per completare il collegamento.
3. Esaminare e verificare i cavi di connessione del
morsetto illustrati nella Fig. 5.
Fig. 5. Collegare i cavi alla morsettiera.
4. Consultare la Fig. 6 per il cablaggio di più dispositivi
Sylk.
Fig. 6. Opzioni per il cablaggio di più dispositivi Sylk.
5. Dopo aver completato il cablaggio, allineare i pin del
coperchio anteriore alla morsettiera sulla sub-base.
6. Spingere con fermezza il coperchio anteriore sulla
sub-base. Se il modulo a parete è alimentato, verrà
visualizzata una schermata di caricamento.
7. Premere la freccia sul touchscreen con l'indicazione
di quale direzione è verso l'alto
Bus Sylk
Il modulo a parete comunica con il controller tramite
SYLK, che è un bus a due fili e non sensibile alla polarità,
che fornisce l'alimentazione a 18 V cc e le comunicazioni.
Questa operazione consente un'installazione più rapida e
meno costosa, il tutto riducendo al minimo gli errori. Si
consiglia per Sylk un cavo intero o a trefoli da 0,82 a 0,20
mm² (18-24 AWG) con un singolo doppino intrecciato e
non schermato. Il cavo del termostato standard (doppino
non intrecciato) può essere utilizzato per le corse fino a 30
m (100 piedi). Consultare la Tabella 1.
Impostazione dell'indirizzo del
modulo a parete
Ogni dispositivo Sylk collegato a un controller singolo
deve avere un indirizzo univoco. L'indirizzo sul modulo a
parete deve corrispondere all'indirizzo presente nella
logica di controllo. Il modello a parete TR120 è dotato di
un interruttore a 4 dip per l'indirizzo di Sylk selezionabile
che funziona esattamente nello stesso modo del modulo a
parete TR42 (consultare la Fig. 7). La posizione predefinita
di fabbrica (tutti gli interruttori DIP su OFF) sarà Sylk
indirizzo 1. L'indirizzo del dispositivo Sylk può essere
modificato anche tramite l'interfaccia touchscreen, nella
schermata iniziale durante l'avvio o nel menu
dell'installatore.
Fig. 7. Interruttori DIP.
M36289
AL CONTROLLER
DUE CAVI IN UN SOLO MORSETTO
CABLAGGIO DAISY CHAIN
DI PIÙ DISPOSITIVI SYLK
HOME CHE ESEGUE PIÙ
DISPOSITIVI SYLK
AL CONTROLLER
A DISPOSITIVO SYLK
1/2
(13)
RIMUOVERE 13 MM
(1/2 POLLICE) DAI
CAVI DA FISSARE A
UN UNICO MORSETTO.
1.
2.
RUOTARE I CAVI
INSIEME ALLE
PINZE (ALMENO
TRE GIRI).
3.
TAGLIARE L'ESTREMITÀ INTRECCIATA
DEI CAVI A UNA DISTANZA DI 5 MM
(3/16 POLLICE) PRIMA
DELL'INSERIMENTO NEL MORSETTO
E DEL SERRAGGIO DELLA VITE.
SUCCESSIVAMENTE TIRARE OGNI
CAVO IN TUTTI I MORSETTI PER
VERIFICARE CHE VI SIA UNA BUONA
CONNESSIONE MECCANICA.
MORSETTI PER
MODULI A
PARETE
MI36315
Tabella 1. Distanza massima.
Distanza massima consigliata dal controller a
qualsiasi dispositivo Sylk
Singolo doppino
intrecciato, non
schermato, a trefoli o
intero
Cavo del termostato standard,
(non intrecciato), schermato o
non schermato, a trefoli o intero
18-22 AWG 24 AWG 18-24 AWG
150 m
(500 piedi)
120 m
(400 piedi)
30 m (100 piedi)
