Honeywell V5004TF Series User Manual

D
Honeywell GmbH 16 MU0H-2327GE23 R0618

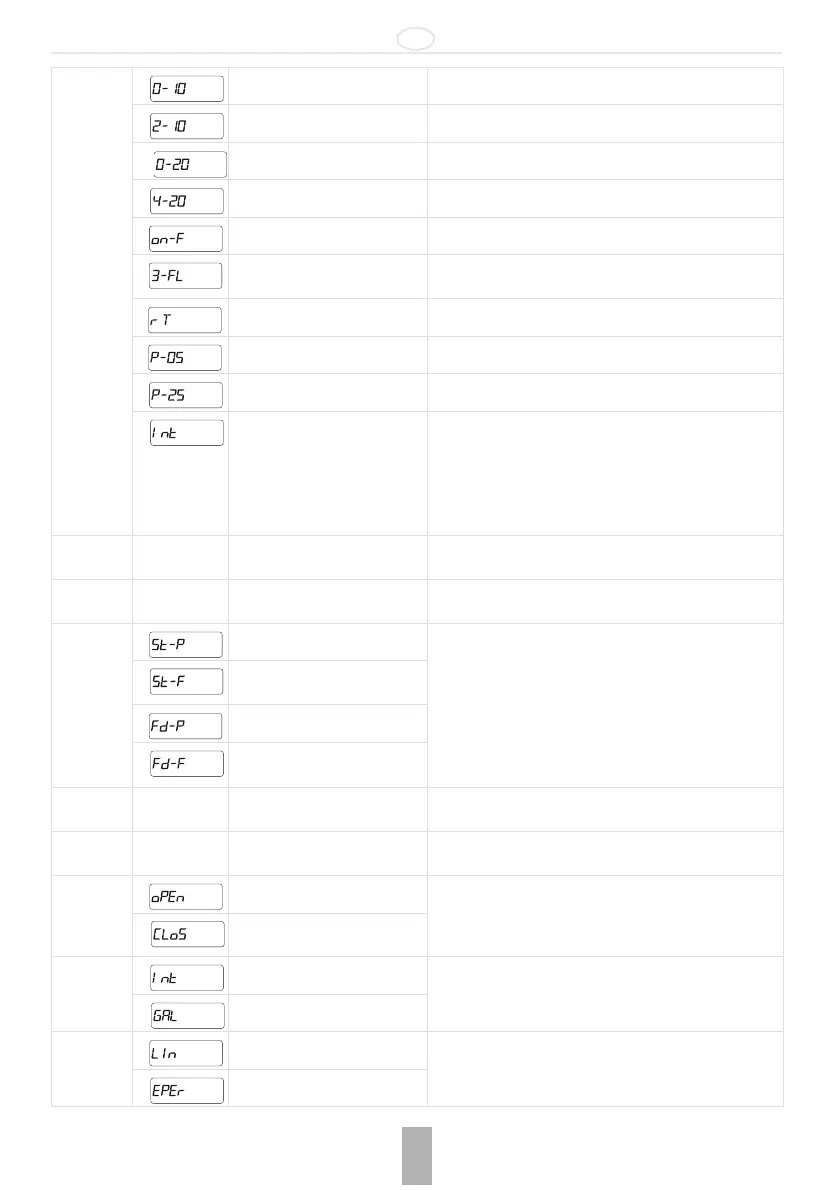

SET2 Spannungsreglungssignal Regelung mit Spannungssignal
Spannungsreglungssignal Regelung mit Spannungssignal
Stromregelungssignal Regelung mit Stromsignal
Stromregelungssignal Regelung mit Stromsignal
Ein/Aus 24V: offen. 0V: geschlossen
3-Punkt-Eingang 24 V offen, wenn weißer Draht angeschlossen ist (3); 24 V
geschlossen, wenn grüner Draht angeschlossen ist (4)
Fernsteuerung Nicht verfügbar
PWM 5 Sek PWM (0.1 ~ 5 Sek)
PWM 25 Sek PWM (0.1 ~ 25 Sek)
Interner Eingang Volumenstrom, eingestellt über On-board-Display und
Tasten.
Modustaste drücken, warten, bis „Set“ durch Anzeige des
Volumenstroms ersetzt wird (oder Volumenstrom %, je nach
SET 1), Volumenstrom mit Nach-oben-/Nach-unten-Taste
einstellen und mit Modustaste bestätigen.
SET3 Wert auf der
Anzeige
Auswahl min. Volumenstrom
(Vorgabe: 0)
Auswählen mit der Nachoben-/Nach-unten-Taste und
Festlegen mit der Modustaste
SET4 Wert auf der
Anzeige
Auswahl max. Volumenstrom
(Vorgabe: abhängig von Modell)
Auswählen mit der Nachoben-/Nach-unten-Taste und
Festlegen mit der Modustaste
SET5 Volumenstrom in % einstellen Auswählen mit der Nach-oben-/Nach-unten-Taste und
Festlegen mit der Modustaste
Anzeigeoption während des Betriebs: „St“ ermöglicht das
Anzeigen des vom Regler benötigten Volumenstromwerts;
„Fd“ ermöglicht das Anzeigen des aktuellen vom Ventil
ausgegebenen Volumenstromwerts (die progressive
Änderung der Volumenstromwerte wird während der
Bewegung des Ventilschafts angezeigt)
Unter „flow rate“ eingestellter
Volumenstrom
Aktueller Volumenstrom in %
Aktueller Volumenstrom unter
„flow rate“
SET6* Wert auf der
Anzeige
Kompensieren des
Maximalpulses
Auswählen mit der Nach-oben-/Nach-unten-Taste und
Festlegen mit der Modustaste
SET7 Wert auf der
Anzeige
% des Volumenstrom-Offsets
(Vorgabe: 0)
Auswählen mit der Nach-oben-/Nach-unten-Taste und
Festlegen mit der Modustaste
SET8 Ventil bei Stromausfall offen Ausfall-OFFEN oder Ausfall-GESCHLOSSEN Modus
anwählen. Eine zusätzliche Batterie wird benötigt Verfügbar
mit VA5004TF0001
Ventil bei Stromausfall
geschlossen
SET9 SI-Einheit (m
3
/h) Auswählen mit der Nach-oben-/Nach-unten-Taste und
Festlegen mit der Modustaste
GPM-Einheit (gal/min)
SET10 Lineare Kennlinie Auswählen mit der Nach-oben-/Nach-unten-Taste und
Festlegen mit der Modustaste
gleich gleichprozentige Kennlinie
