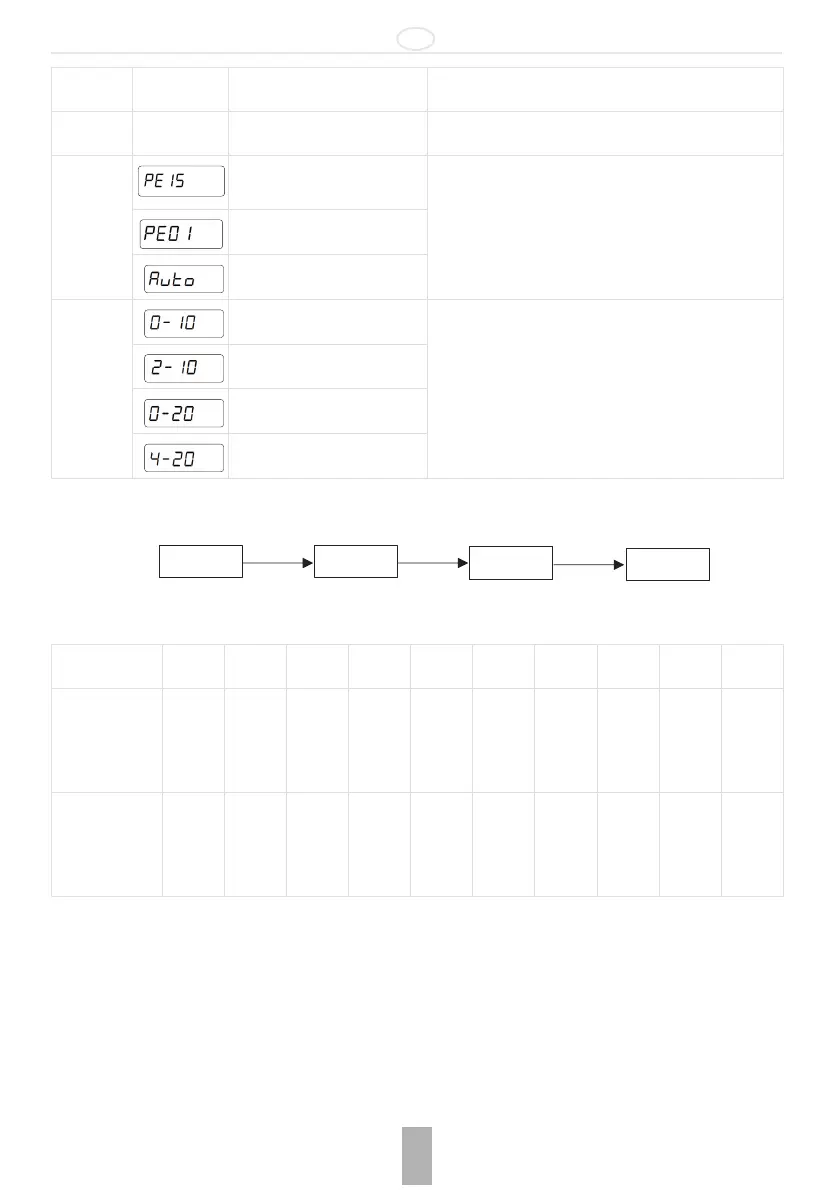

Page #17 background imageLoading...
Page #17 background image
D
MU0H-2327GE23 R0618 17 Honeywell GmbH
* Zum Ändern Hersteller kontaktieren.
5.1 Vorgehensweise zur Einstellung
Andere Parameter können bei Bedarf ohne einen Präferenzpfad eingestellt werden.
5.2 Einstellung Parameter SET 4: VOREINSTELLUNG
Der Voreinstellungs-Volumenstrom von Ventil V5004TF kann über den Parameter SET 4 des Stellantriebs M5004 eingestellt
werden: Der Parameter sollte zwischen dem maximalen und minimalen Voreinstellungs-Volumenstrom des Ventils liegen. SET
3 sollte auf 0 eingestellt bleiben.
SET11* Value on
display
Min. Spannungsreglungssignal Auswahl min. Spannungsregelungswert mit Nach-oben-/
Nach-unten-Taste und Bestätigung mit Modustaste
SET12* Value on
display
Max. Spannungsreglungssignal Auswahl max. Spannungsregelungswert mit Nach-oben-/
Nach-unten-Taste und Bestätigung mit Modustaste
SET13 Antriebsdrehzahl 1,5 U/min Auswahl der Antriebsdrehzahl mit Nach-oben-/Nach-unten-
Taste und Bestätigung mit Modustaste
Antriebsdrehzahl 1 U/min
Antriebsdrehzahl automatisch
SET14 Spannungsrückmeldesignal Auswahl des Rückmeldesignal-Typs mit Nach-oben-/Nach-
unten-Taste und Bestätigung mit Modustaste
Spannungsrückmeldesignal
Stromrückmeldesignal
Stromrückmeldesignal
SET 9
SET 4
SET 2
SET 10
Ventil V5004TF
1050
V5004TF
1065
V5004TF
1080
V5004TF
1100
V5004TF
1125
V5004TF
1150
V5004TF
1200LF
V5004TF
1200HF
V5004TF
1250LF
V5004TF
1250HF
Max.
Voreinstellu
ngs-
Volumenstro
m (m
3
/h)
20 30 30 55 90 150 200 300 300 500
Min.
Voreinstellu
ngs-
Volumenstro
m (m
3
/h)
2 3 3 5,5 9 15 20 30 30 50
