ESPAÑOL

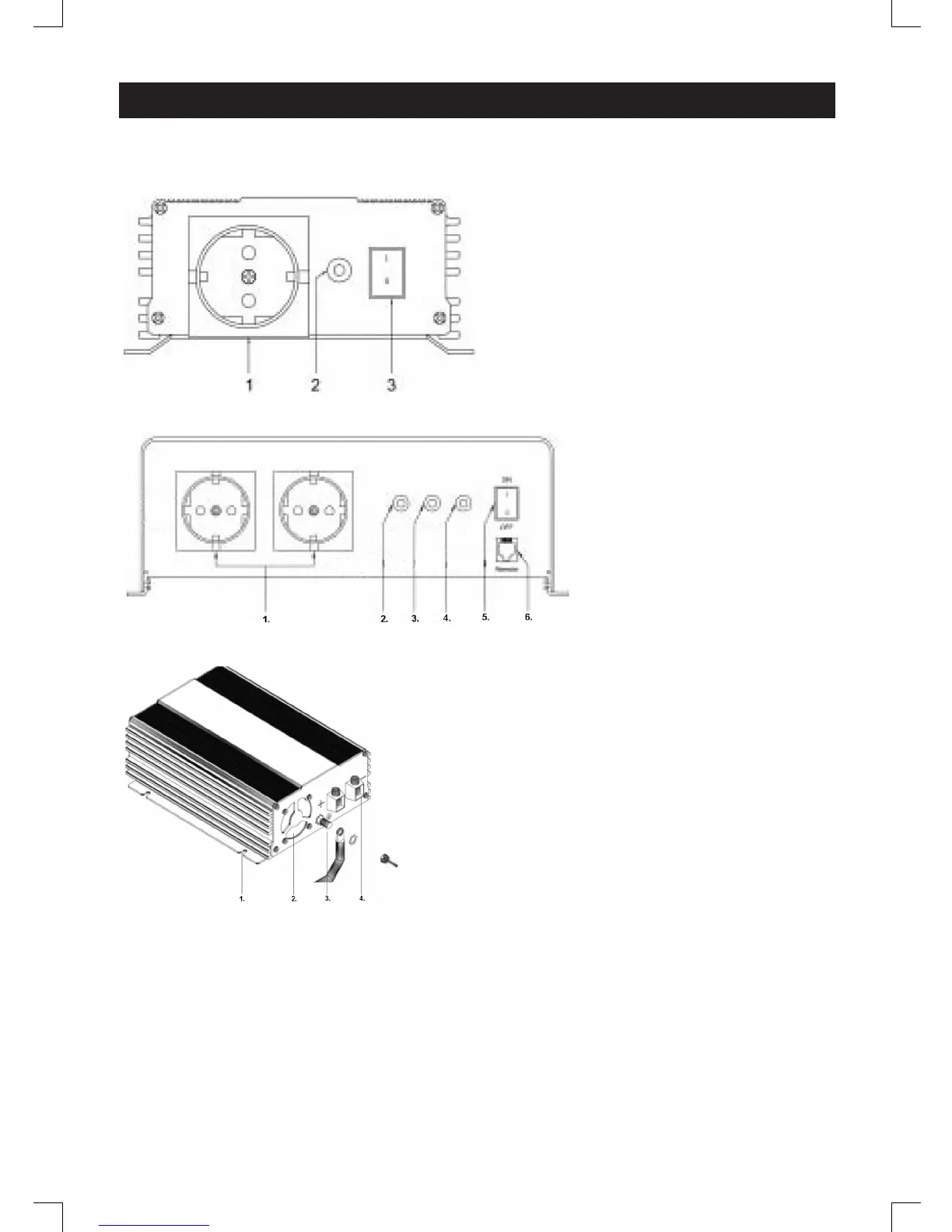

Esquema del inversor
Vista delantera 150/300W
1. = salidas 230V CA
2. = LED (verde = encendido)
(naranja = anormal)
3.=Interruptordeencendido
Vista delantera 600/1000/1500/2000W
1. = salida(s) 230V CA
2. = LED (sobretemperatura)
3. = LED (sobrecarga)
4. = LED (salida eléctrica)
5.=Interruptordeencendido
6. = Conector para control a
distancia
Vista trasera (excepto para 120/150W)
1.=Oriciodemontaje
2. = Ventilador de refrigeración
3.=Terminaldetomaatierra
4.=Terminalesdeentradade
corriente continua
Notas sobre cómo usar el manual de instrucciones
¡Precaución!
Instrucciones de seguridad, si no cumple con estas instrucciones puede causar daños materiales
eimpediráelfuncionamientodeldispositivo.Informaciónsuplementariaparaelfuncionamientodel
dispositivo.
¡Precaución!
Instrucciones de seguridad relacionadas con peligros sobre la intensidad o tensión eléctricas. Si no
cumpleconestasinstruccionespuedecausardañosmaterialesylesionesenlaspersonas,eimpedirá
el funcionamiento del dispositivo.
