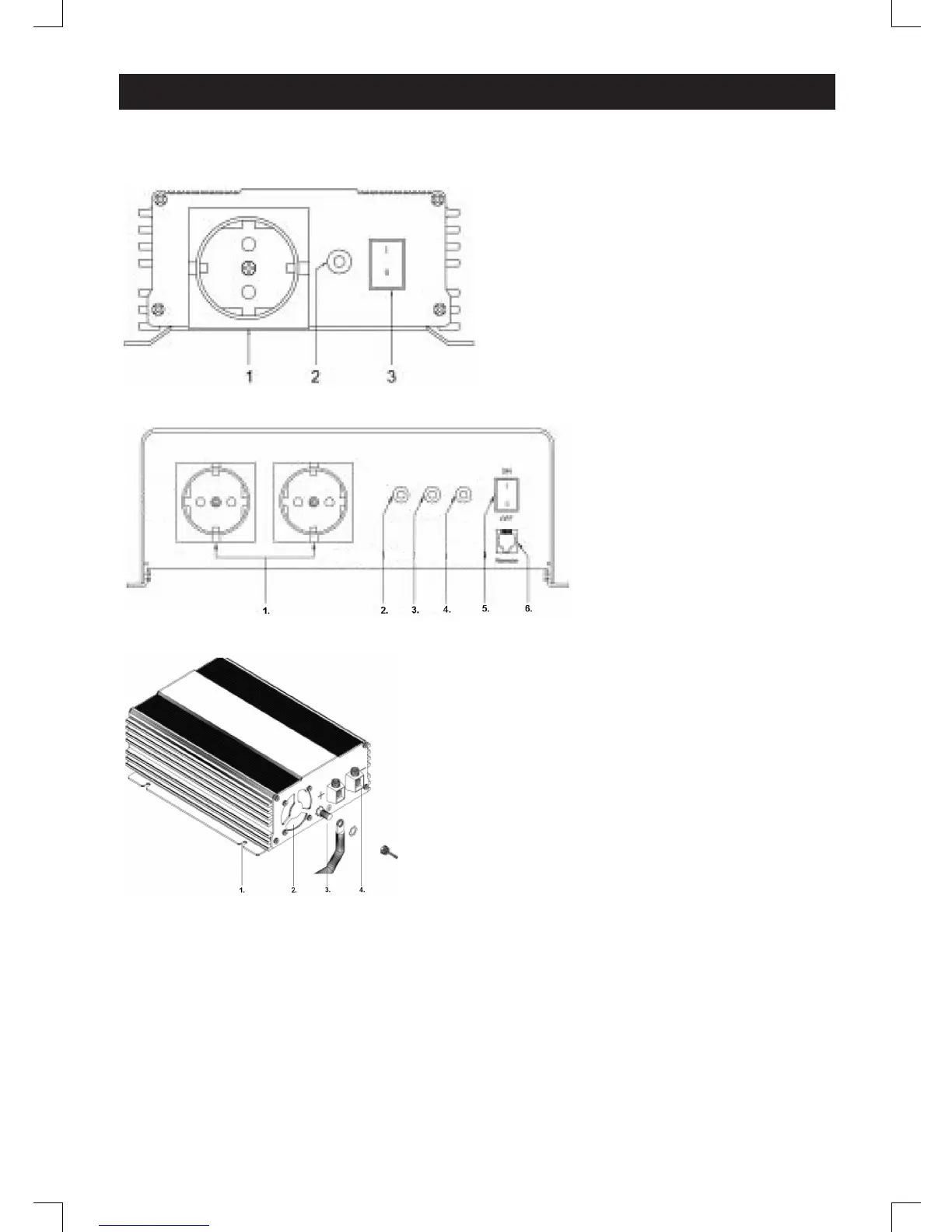

Inverter vázlatrajza
Előnézet 150/300W
1.=AC230V-oskimenet
2.=LED (zöld=bekapcsolva)
 (narancssárga=abnormálisműködés)
3. = Bekapcsoló gomb
Előnézet 600/1000/1500/2000W
1.=AC230V-oskimenet(ek)
2.=LED(túlmelegedés)
3.=LED(túlterhelés)
4. = LED (áram kimenet)
5. = Bekapcsoló gomb
6.=Távirányítócsatlakozója
Hátoldal (kivéve 120/150W)
1.=Szerelőlyuk
2.=Hűtőventilátor
3.=Földelés
4. = DC bemenet
A használati útmutatóval kapcsolatos megjegyzések
Figyelmeztetés!
Biztonsági utasítás, ezenutasításgyelmenkívülhagyásakárokatokozhat,továbbá
működésképtelennétehetiakészüléket.Akészülékhasználatávalkapcsolatoskiegészítőinformációk.
Figyelmeztetés!
A Biztonsági utasításazelektromosáramraésfeszültségrehívjafelagyelmet.Ezenutasítások
gyelmenkívülhagyása,károkatésszemélyisérüléseketokozhat,továbbáműködésképtelennéteheti
a készüléket.
