HRS HT302 - Crimping Quality Standards; Crimping Conditions and Quality Criteria

−
13
−
7 . 圧着条件及び圧着品質基準 /
Crimping conditions and crimping quality standard
1） 本工具により圧着した端子のクリンプハイト及び引張り強度が「8. 圧着条件及び圧着品質基準表」の規格を満足し
ているかをご確認ください。
2） 本工具により圧着した端子の形状が良品の基準にある事をご確認ください。
( 注意 )1. 標準電線と異なる被覆径の電線をご使用の際は、弊社営業または代理店様にご相談ください。
2. 下図は端子形状の一例です。各部名称の参考にしてください。
1) Check to be sure that the contact that has been crimped using the tool satises the standerd described in “8.Table of crimping
conditions and crimping quality standard" with respect to the crimp height and the tensile strength.
2) Check to be sure that the contact that has been crimped using the tool is within the standard of good product with respect to the shape.
(Caution) 1. To use a wire a covering diameter of which is different from that of the standard wire, please contact our Business
Division or the distributor in your area.

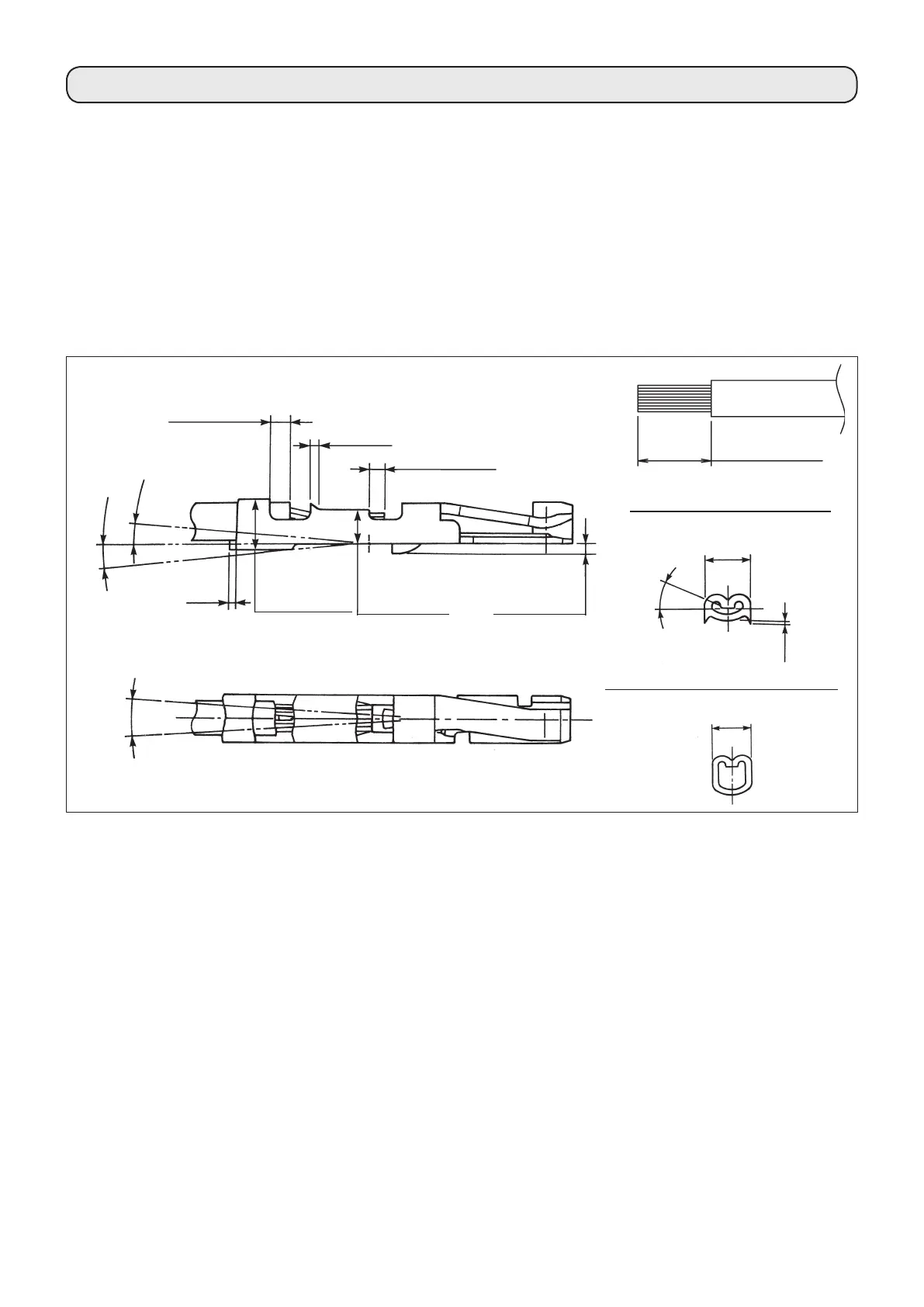

 2.Thegurebelowisanexampleoftheshapeofcontact.Usethegureforreferenceofconguration.
ランス高さ /
Lance height
(if applicable)
ベルマウス /
Bellmouth
ベントダウン /
Bent DOWN
ベントアップ /
Bent UP
ツイスト /
Twist
圧着バリ高さ /
Crimping burr
height
ローリング /
Rolling
芯線先端位置 /
Protrusion of the
conductor
芯線クリンプハイト /
Conductor crimp
height
被覆クリンプハイト /
Outer insulation
crimp height
被覆位置 /
Covering position
ストリップ長さ /
Strip length
カットオブタブ /
Cut of tub
圧着部断面 /
Wire barrel section
ワイド：ワイヤーバレル /
Wide : Wire barrel
被覆部断面 /
Insulation barrel section
ワイド： インシュレーションバレル /
Wide : Insulation barrel
