HTW IX21D4 User Manual

Img. 5.4
Img. 5.5
Img. 5.6
25
cm / 9,8”
o más
25
cm / 9,8”
o más
300 cm / 118” o más
60cm / 23,6”
o más
150cm / 59”
o más
Img. 5.7

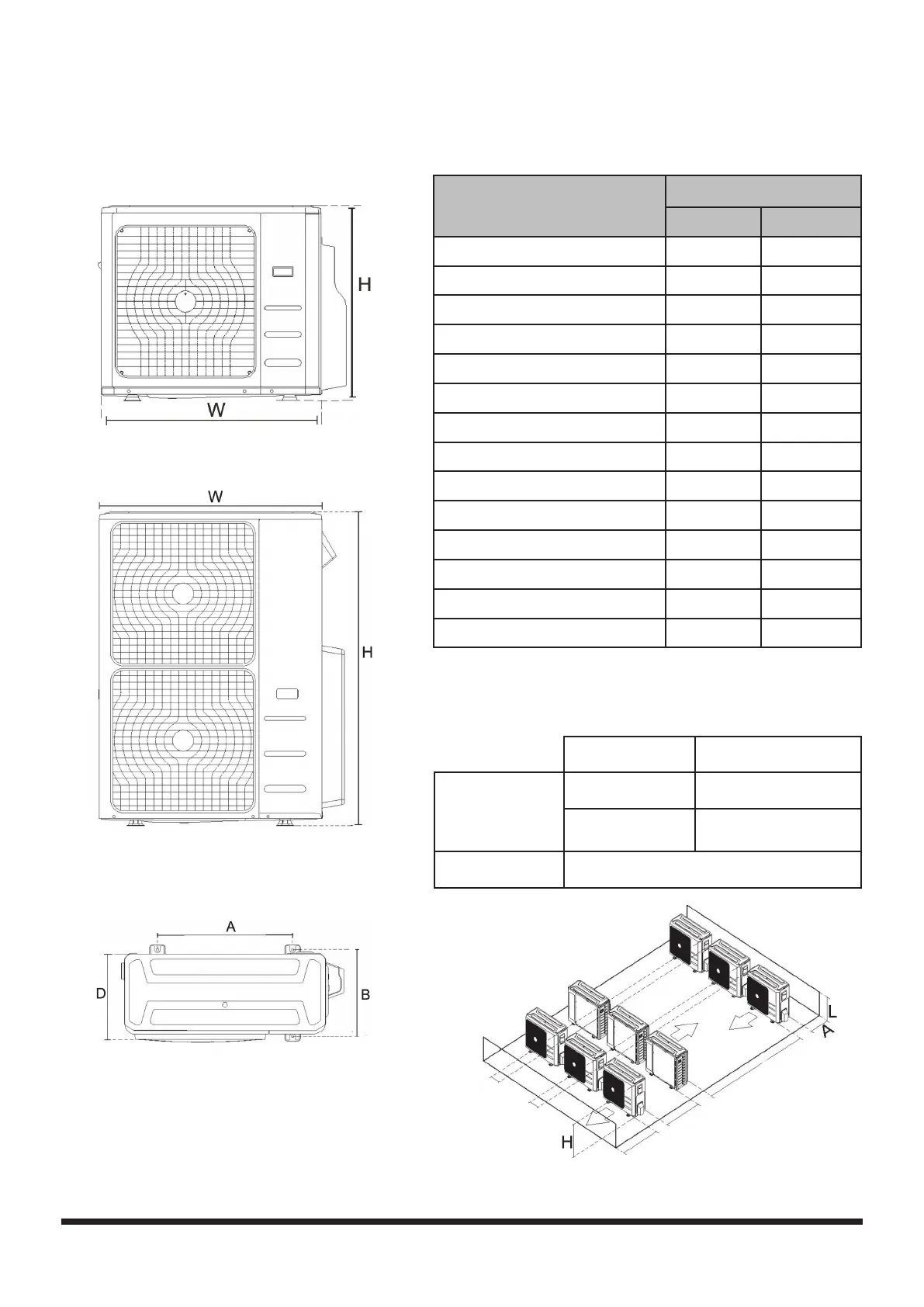

Unidad exterior tipo Split
(Consulte las Img. 5.4, 5.5, 5.6, 5.10 y la Tabla 5.1)
Tabla 5.1: Especificaciones de longitud de la unidad
exterior tipo Split (Unidad: mm/pulg.)
Dimensiones de la unidad
exterior
W x H x D
Dimensiones de montaje
Distancia A Distancia B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12,2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4)
590 (23,2)
333 (13,1)
945x810x395 (37,2x31,9x15,55)
640 (25,2)
405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3)
540 (21,26)
350 (13,8)
946x810x420 (37,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
Filas de la serie de instalación
Tabla 5.2: Las relaciones entre H, A y L
son las siguientes
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8” o más
1/2H < L ≤ H 30cm / 11,8” o más
L > H No se puede instalar
