Modelo A Modelo B Modelo C Modelo D
Modelo E Modelo F Modelo G

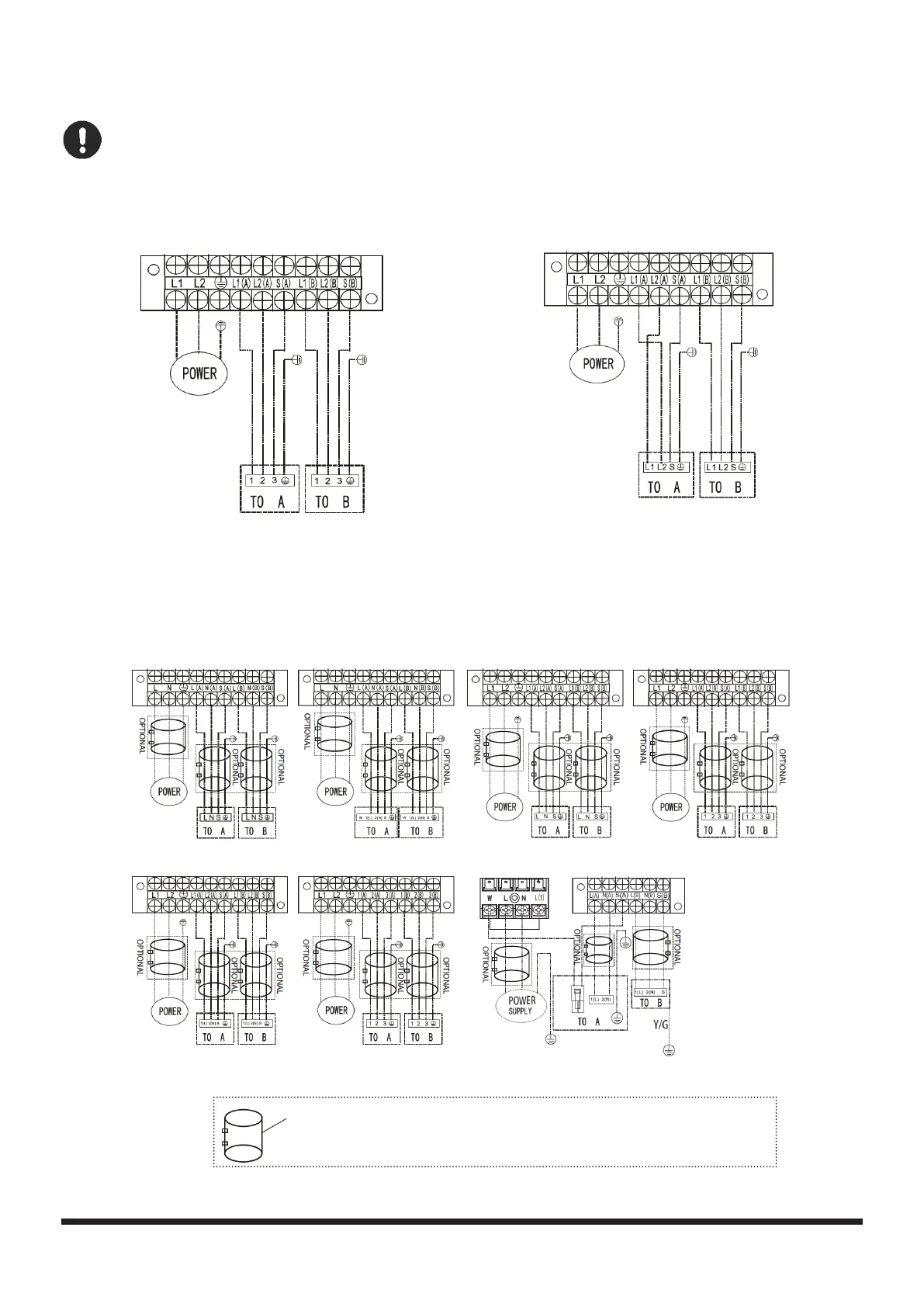

Imagen del cableado
CUIDADO
Conecte los cables de conexión a los terminales, como se identifica, con sus números correspondientes en el bloque de
terminales de las unidades interior y exterior. Por ejemplo, en los modelos de EE. UU. que se muestran en el diagrama
siguiente, el Terminal L1 (A) de la unidad exterior debe conectarse con el Terminal L1 de la unidad interior.
NOTA: Consulte la imagen siguiente si el usuario final desea realizar su propio cableado. Pase el cable de alimentación
principal a través de la línea de alimentación inferior de la abrazadera del cable.
Modelos uno-dos:
NOTA: Utilice el anillo magnético (no suministrado, accesorio opcional)
para conectar el cable de conexión de las unidades interior y exterior
después de la instalación. Se usa un anillo magnético por cable
