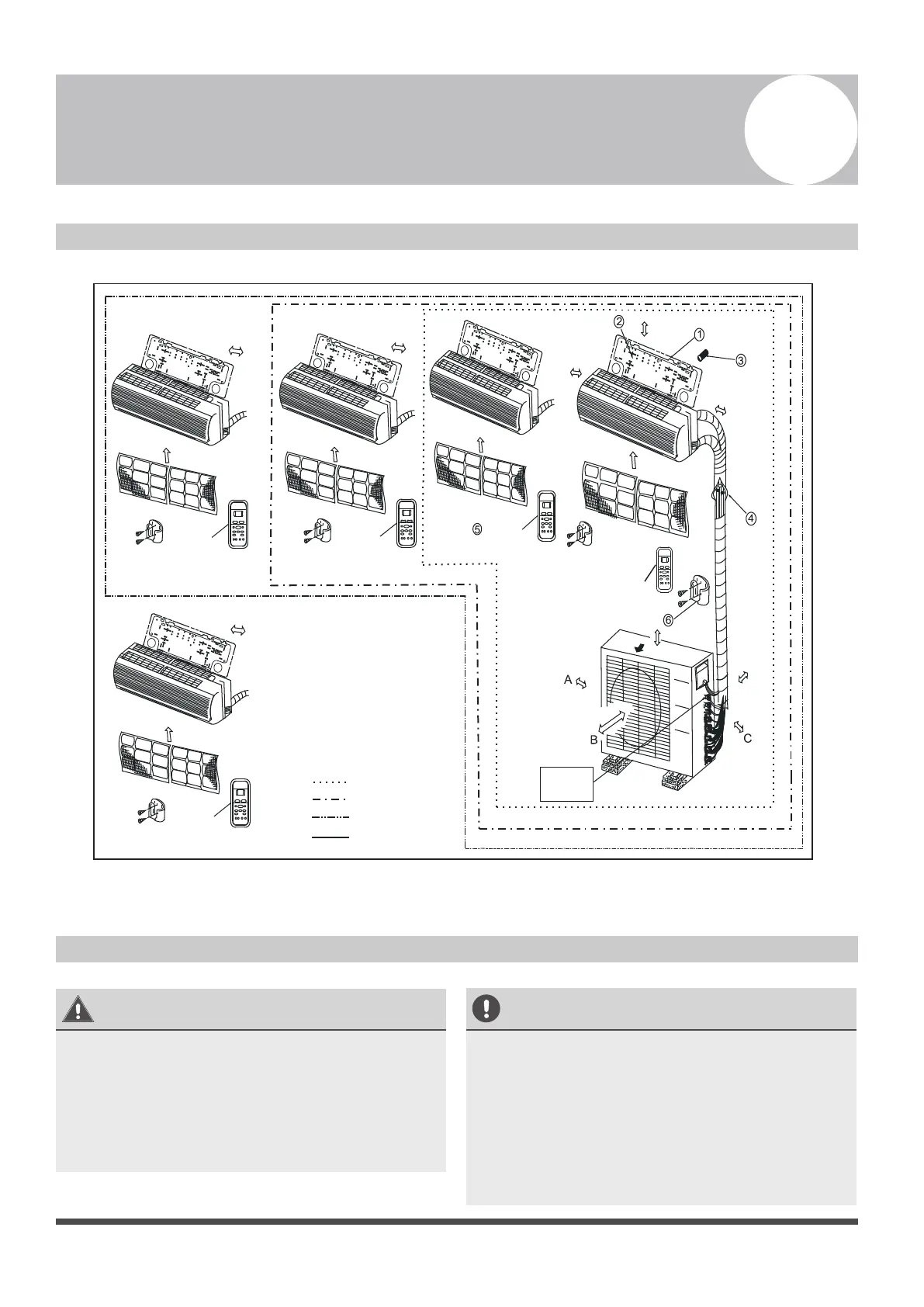

Diagramme de l'installation
4
Diagramme de l'installation
Fig. 4.1
Mesures de sécurité
MISE EN GARDE
• Pour éviter d'endommager le mur, veuillez
utiliser un détecteur de montants afin de
repérer les montants.
• Une longueur de tuyau de 3 mètres est
nécessaire pour minimiser les vibrations et
le bruit excessif.
• Deux des chemins de circulation A, B, et C
devront être maintenus exempts de toute
obstruction en tout temps.
MISE EN GARDE
• Cette illustration est fournie à des fins de
démonstration seulement.
La forme réelle de votre climatiseur peut être
légèrement différente.
• Les fils de cuivre doivent être isolés de manière
indépendante.
Supérieur à 12 cm
Supérieur à 12 cm
Filtre à air
Télécomm
ande
Un - Deux
Un - Trois
Un - Quatre
Un - Cinq
Former une
boucle avec
un câble de
connexion
Filtre à air
Télécomm
ande
Filtre à air
Télécomm
ande
Télécomm
ande
Filtre à air
Supérieur à
12 cm
Supérieur à
12 cm
Supérieur à 15 cm
Supérieur à 60 cm
Supérieur à
30 cm
Supérieur à
10 cm
Supérieur à
60 cm
Supérieur à 200 cm
Échappement
de l'air
Supérieur à 12 cm
Télécomm
ande
Filtre à air
76
