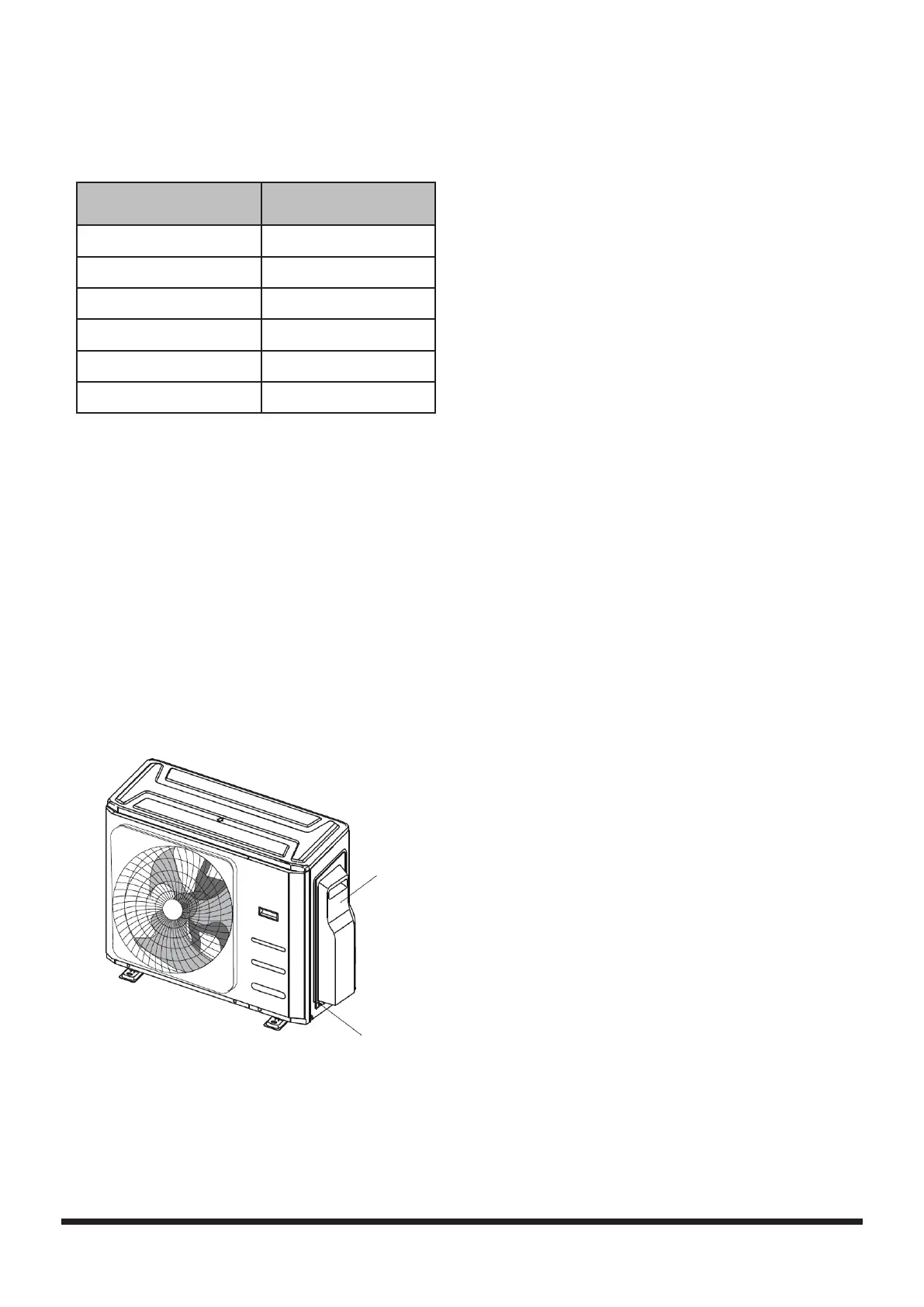

Cubierta
Tornillo
Img. 7.1
Tabla 7.2: Otras regiones
Corriente nominal del
producto (A)
Área transversal
nominal (mm
2
)
≤ 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25 - 32 4
32 - 45 6
b. Con un pelacables, retire el recubrimiento de goma
de ambos extremos del cable de señal para dejar
expuestos unos 15 cm (5,9") del blindaje interior.
c. Pele el aislamiento de los extremos de los cables.
d. Con una herramienta de crimpado, crimpe los
conectores en U en los extremos de los cables.
NOTA: Al conectar los cables, siga estrictamente el diagrama
de cableado (que se encuentra dentro de la cubierta de la
caja eléctrica).
2. Retire la cubierta de la caja eléctrica de la unidad
exterior. Si no hay ninguna cubierta en la unidad exterior,
desmonte los pernos de la placa de mantenimiento y
retire la placa de protección. (Consulte la Img. 7.1).
4. Sujete el cable con la abrazadera de cable específica.
5. Aísle los cables no utilizados con cinta aislante.
Manténgalos alejados de cualquier parte eléctrica o
metálica.
6. Vuelva a colocar la cubierta de la caja de control
eléctrico.
3. Conecte los conectores en U a los terminales. Haga
coincidir los colores/etiquetas de los cables con las
etiquetas en el bloque de terminales, y atornille
firmemente el conector en U de cada cable a su terminal
correspondiente.
