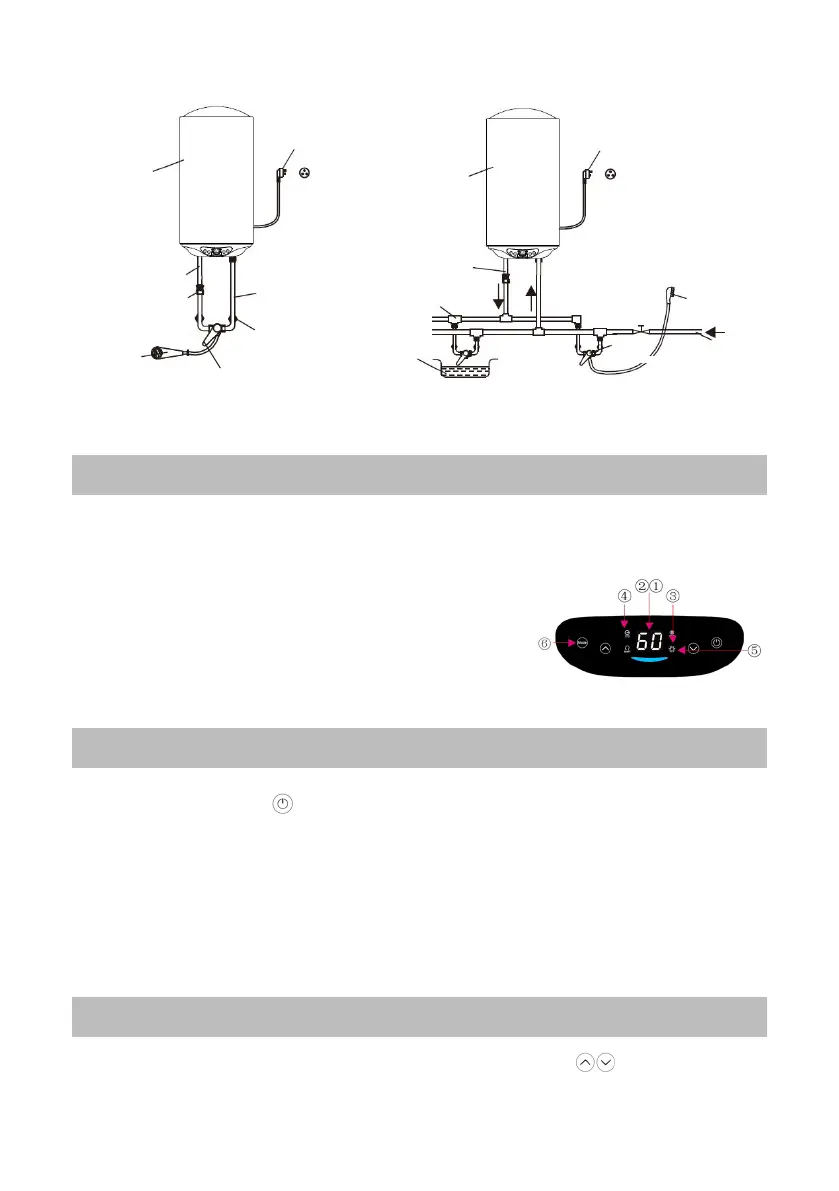

7
Cable de la
fuente de
energía
Cable de la
fuente de
energía
Diagrama 5
Tubo de salida
de agua caliente
Tubo de salida de
agua caliente
Boca de tuerca
de salida de agua
caliente
INSTRUCCIONES DE VISUALIZACIÓN
1. Temperatura de ajuste de la pantalla/temperatura actual
2. Muestra el código de mal funcionamiento exacto (referencia al mal
funcionamiento y medidas relacionadas)
3. Muestra el icono de calefacción
4. Icono de modo funcional
5. Muestra el icono de aislamiento térmico
6. Botón de función
INSTRUCCIONES DE LOS BOTONES DE FUNCIÓN
● Presione el botón “ ”. Enciende o apaga la corriente
● Presione el botón “ECO”, luego entre en el modo de calefacción ‘ECO”;
● Presione el botón “Inteligente”, luego ingrese al modo de calenta-
miento inteligente Inteligente;
● Presione el botón “Encendido”, luego entre en el modo de calefa-
cción estándar;
● Presione el botón para cambiar el modo de configuración;
FUNCIÓN ESPECIFICACIÓN OPERATIVA
● Configuración de temperatura: presione el botón para ajustar la
temperatura dentro de 30ºC a 70ºC;.
Tubería del
agua del grifo
Manilla de regulación
de la válvula de
agua mezclada
válv. de
agua
mezclada
Cuerpo de
la máquina
Cuerpo de
la máquina
Ducha
Ducha
Tubo de entrada
de agua fría
Agua que entra
en la boca de
la tuerca
de cobre
Conexión para la
boca del tubo
Lavamanos
Válvula de
entrada
de agua
