11

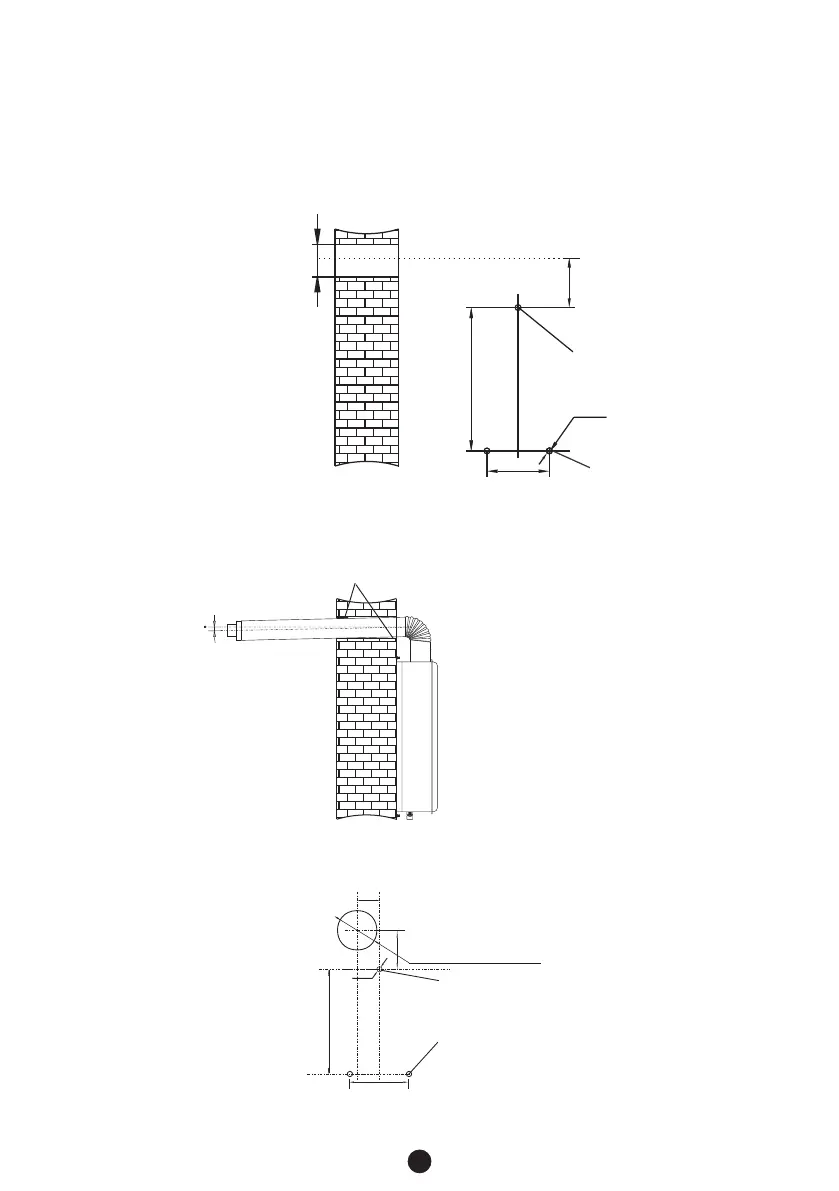

Como mostra a figura abaixo, apertar os parafusos expansores para os fixar, pendurar a unidade
verticalmente e aparafusá-la com porcas, inserir tampas plásticas por baixo e aparafusar os
parafusos auto-roscantes.
Como mostra a figura abaixo, apertar os parafusos expansores para os fixar, pendurar a unidade
verticalmente e aparafusá-la com porcas, inserir tampas plásticas por baixo e aparafusar os
parafusos auto-roscantes.
b. Modo de instalação do escape traseiro superior.
2 orifícios de montagem para
tampão plástico com parafuso
auto-roscante
Inclinar para
baixo 3°.
Selo de embalagem
Tendo em conta a inclinação de 3° de
montagem, esta dimensão será determinada
pela posição de montagem da unidade em
relação à parede lateral.
90
1 orifício de montagem para
parafusos de expansão
3-Ф8
Ф 110 ~ Ф 120
595,3
140
3-Ф8
Ф 110 ~ Ф 120 orifício
redondo através da parede
140
48
90
595,3
1 orifício de montagem para
parafuso de expansão
2 orifícios de montagem
para tampão plástico com
parafuso auto-roscante
