Tubo de alimentação e escape
● Tipo de instalação (C32)
● Instalação do tubo de alimentação e escape obrigatório da unidade:

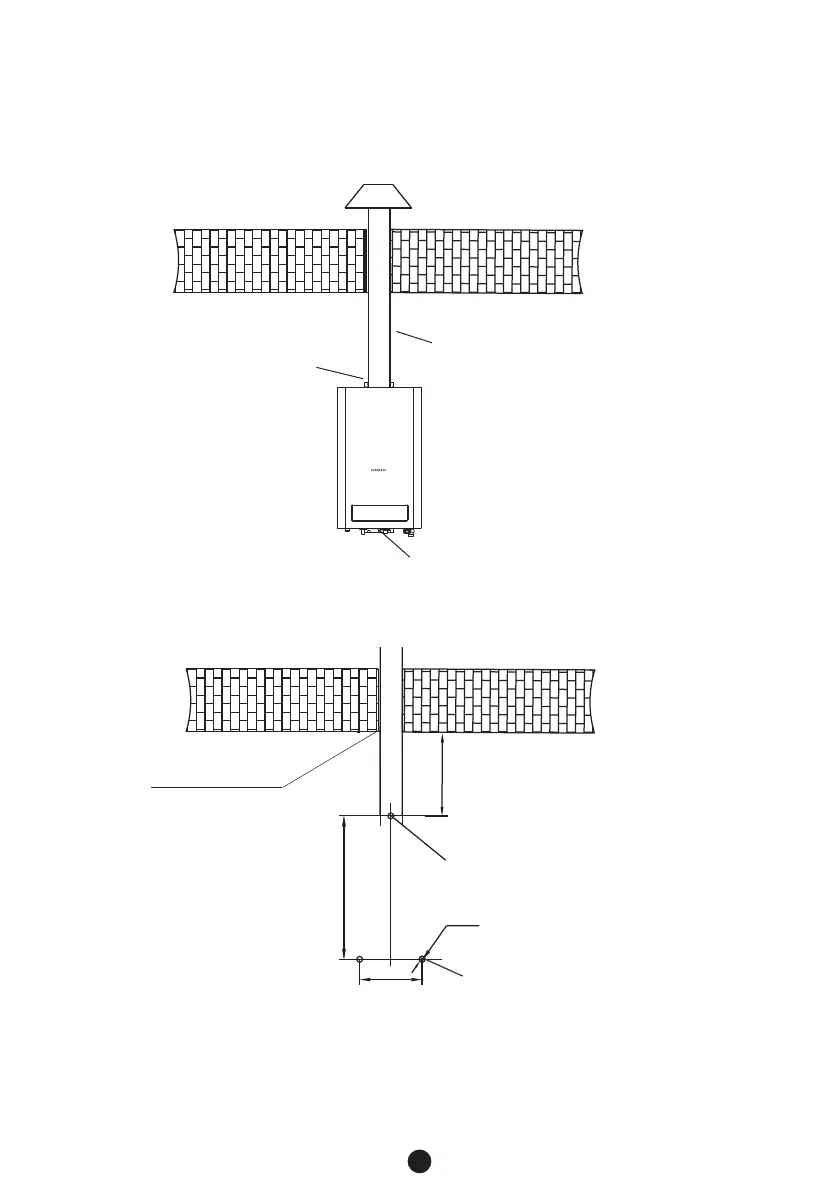

a. Modo de instalação do escape superior.
Parafuso auto-roscante
Parafuso auto-roscante ST4.2×6.5
Como mostra a figura abaixo, apertar os parafusos expansores para os fixar, pendurar a unidade
verticalmente e aparafusá-la com porcas, inserir tampas plásticas por baixo e aparafusar os
parafusos auto-roscantes.
2 orifícios de montagem para
tampão plástico com parafuso
auto-roscante
90
1 orifício de montagem para
parafusos de expansão
3-Ф8
595,3
>350
Ф 110 ~ Ф 130 orifìcio
redondo através da parede
12
