● Tipo de instalação (B22)
● Instalação do tubo de alimentação e escape obrigatório da unidade:

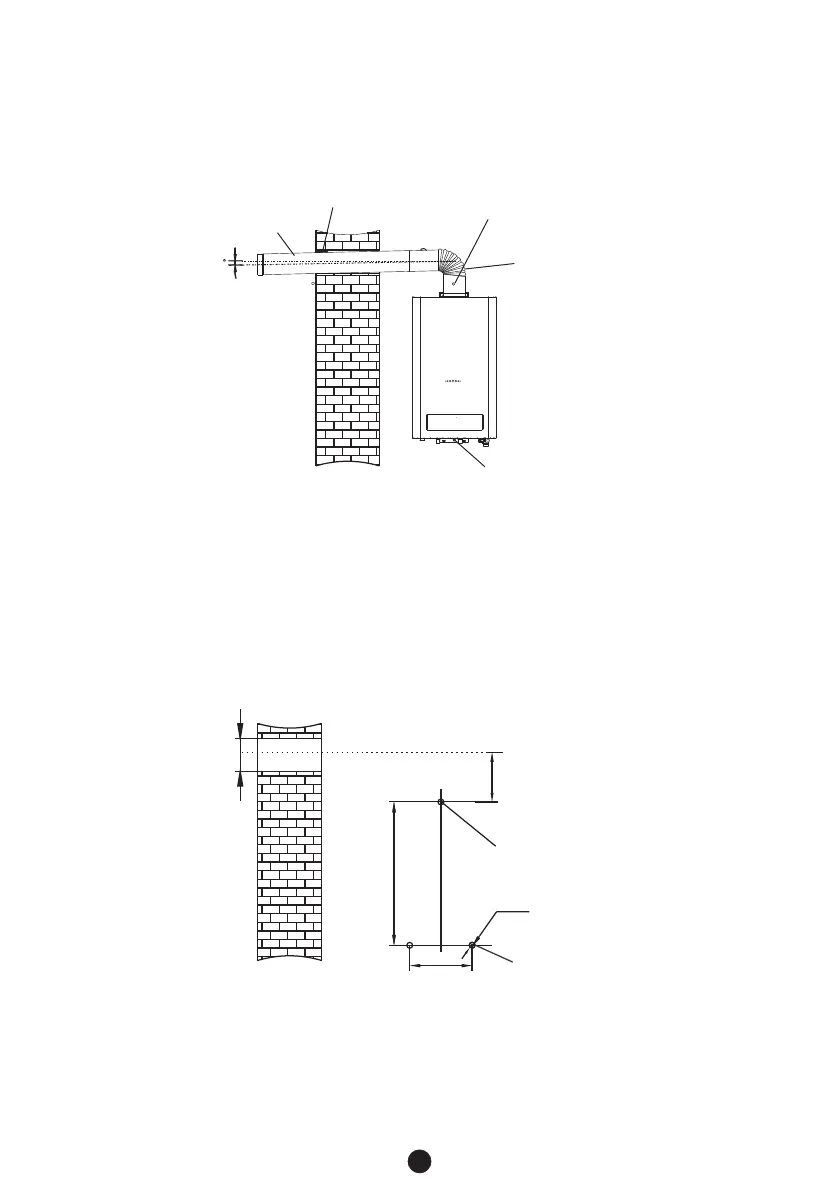

a. Modo de instalação do escape superior.
Como mostra a figura abaixo, apertar os parafusos expansores para os fixar, pendurar a unidade
verticalmente e aparafusá-la com porcas, inserir tampas plásticas por baixo e aparafusar os
parafusos auto-roscantes.
Parafuso auto-roscante
Cotovelo
Selo de embalagem
Parafuso auto-roscante T4.2×6.5(tres)
Tubo de alimentação e escape
Inclinar para
baixo 3°.
2 orifícios de montagem para
tampão plástico com parafuso
auto-roscante
Tendo em conta a inclinação de 3° de montagem,
esta dimensão será determinada pela posição de
montagem da unidade em relação à parede lateral.
90
1 orifício de montagem para
parafusos de expansão
3-Ф8
Ф 90 ~ Ф 100
595,3
140
13
