14

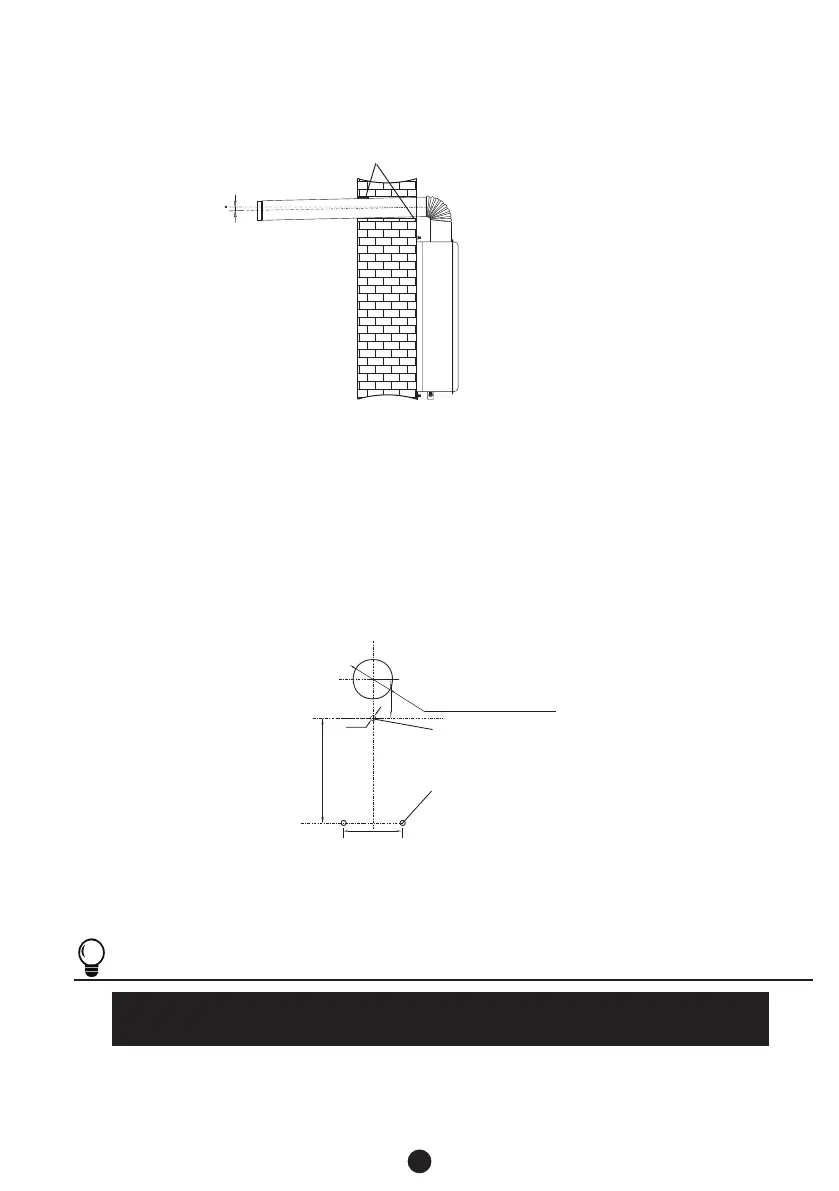

Como mostra a figura abaixo, apertar os parafusos expansores para os fixar, pendurar a unidade
verticalmente e aparafusá-la com porcas, inserir tampas plásticas por baixo e aparafusar os
parafusos auto-roscantes.
b. Modo de instalação do escape traseiro superior.
Inclinar para
baixo 3°.
Selo de embalagem
3-Ф8
Ф 90~ Ф 100 orifício
r
edondo através da parede
140
90
595,3
1 orifício de montagem para
parafuso de expansão
2 orifícios de montagem
para tampão plástico com
parafuso auto-roscante
NOTA
O aquecedor de água a gás B22 deve ser instalado e utilizado numa área bem
ventilada fora da casa de banho.
