HunterDouglas Luminette Installation Operation Care

INSTALLATION
10
➤ For extension bracket installation, you may cut off any unneeded length (before
mounting) at indentations stamped into the brackets between each set of holes. Each
two-hole section is
1
/ 2 " in length.

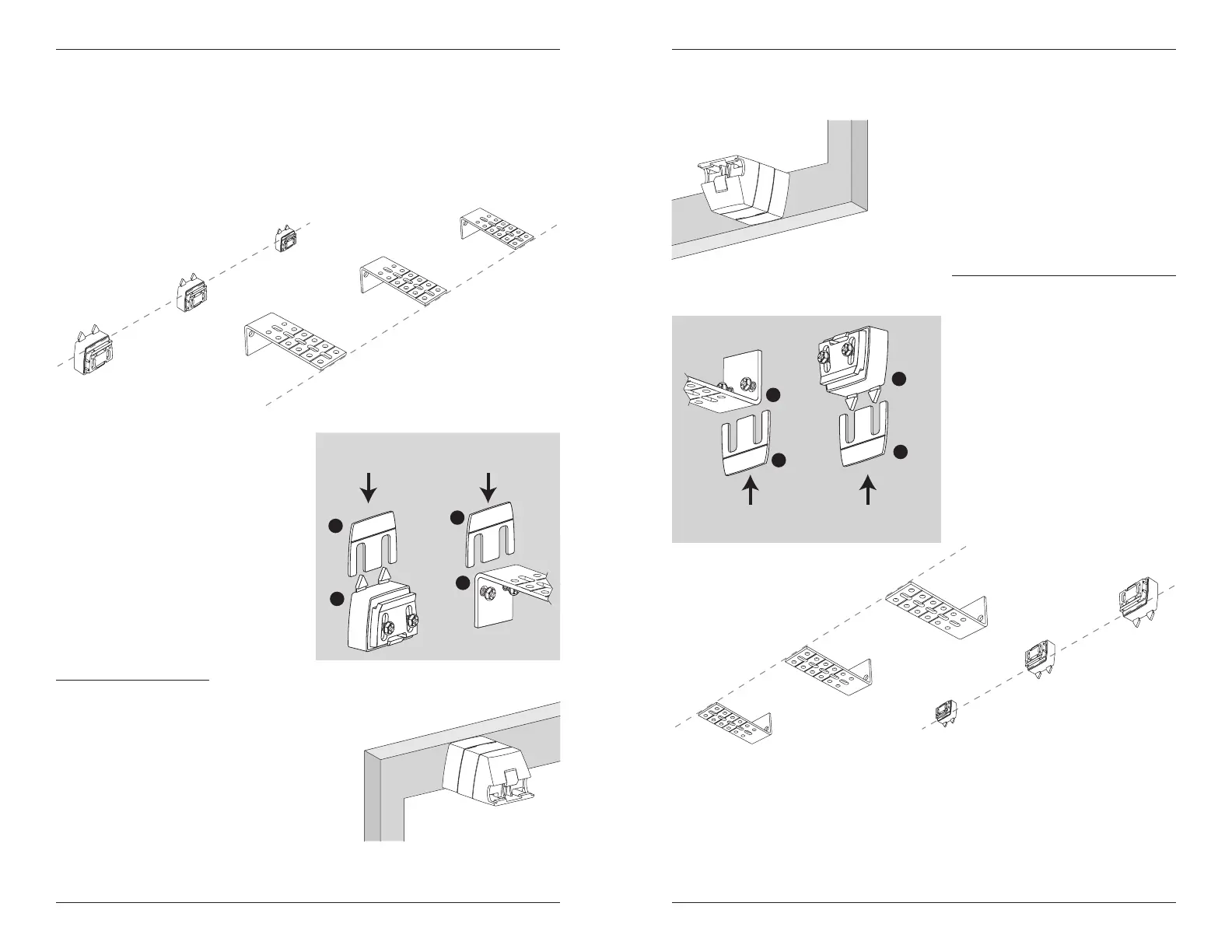

IMPORTANT: For proper operation, the SofTrak
™
headrail must be mounted level. Use
a laser level to check that the spacer blocks or extension brackets are level and aligned.
Shim the brackets if necessary. The brackets may also need to be shimmed if the mounting
surface is heavily textured.
To Shim the Brackets:
➤ Loosen the installation screws securing
the spacer block or extension bracket.
➤ Insert one or more shims between the
spacer block or extension bracket and
the mounting surface. Tighten the
installation screws.
Finish Bracket Assembly
Spacer Blocks
■ Add any additional spacer blocks required.
IMPORTANT: A maximum of four spacer blocks
can be used.
■ Hook the top of the faceplate to the front spacer
block and snap it into place.
Level and Aligned
Level and Aligned
Loosen
Mounting
Screws
Insert
Shim(s)
1
2
1
2
To Shim
Installation Bracket
To Shim
Extension Bracket
Faceplate
INSTALLATION
10
➤ Dans le cas de l’installation du support de prolongement, vous pouvez couper la
longueur inutile (avant la pose) au niveau des rainures faites dans le support, entre
chaque jeu de trous. Chaque section de deux trous mesure
1
/ 2 po de long.
IMPORTANT : Pour que le boîtier supérieur SofTrak
MC
fonctionne correctement, il doit être
installé de niveau. Servez-vous d’un niveau laser pour vérifier si les blocs d’espacement ou
les supports de prolongement sont alignés et nivelés. Insérez des cales sous les supports
au besoin. Vous devrez probablement utiliser des cales sous les supports si la surface de
montage est très texturée.
Pour insérer des cales sous les supports :
➤ Desserrez les vis d’installation
servant à fixer le bloc d’espacement
ou le support de prolongement.
➤ Insérez une ou plusieurs cales entre
le bloc d’espacement ou support
de prolongement et la surface de
montage, puis serrez les vis.
Terminez l’assemblage des supports
Blocs d’espacement
■ Posez des blocs d’espacement supplémentaires au
besoin.
IMPORTANT : Utilisez un maximum de quatre blocs
d’espacement par support d’installation.
■ Accrochez le haut de la plaque de montage sur le
devant du bloc d’espacement et enclenchez-la en
place.
Plaque de
montage
Desserrez
les vis de
montages
Insérez
les cales
1
2
1
2
Utilisez les cales avec un
support d’installation
Utilisez les cales avec un
support de prolongement
Nivelés et alignés
Nivelés et alignés
