INSTALLATION
9
■ Mark where to drill holes for the installation screws.
➤ A minimum of 1
1
/
8
" flat vertical surface is required for spacer block installation and
1
3
/
8
" flat vertical surface is required for installation with extension brackets.
➤ Align the spacer blocks or extension brackets on your height marks.
➤ Align the outside edge of the end spacer blocks or extension brackets on your bracket
location marks, then mark each of the screw holes. Centre any additional brackets on
the bracket location marks to mark their screw holes.
CAUTION: The rear of the spacer blocks or extension brackets must be flush against a flat
mounting surface. Do not mount blocks/brackets oncurved molding.
Mount the Spacer Blocks or Extension Brackets
■ Drill the screw holes using a
3
/
32
" drill bit.
CAUTION: Use drywall anchors when mounting into drywall.

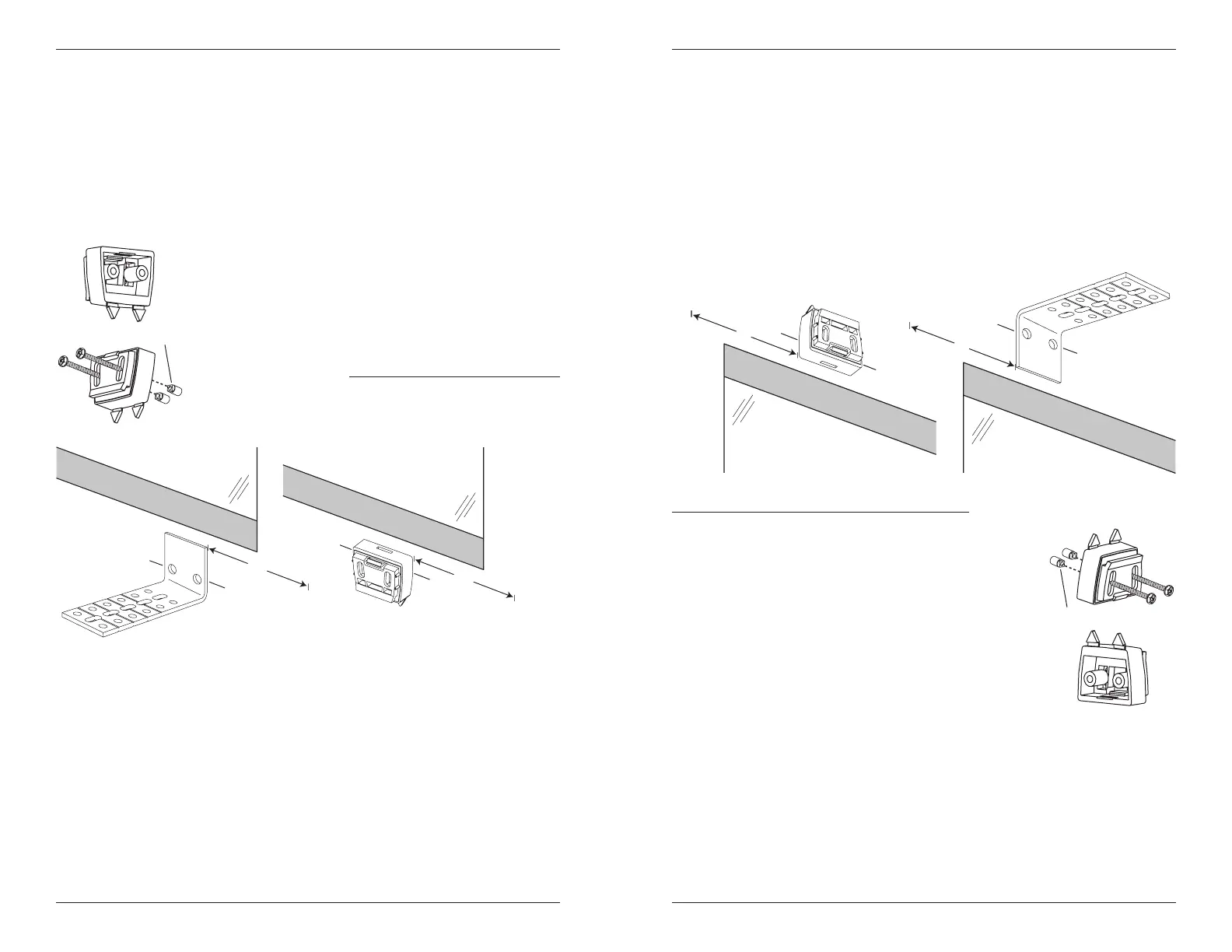

■ Attach the spacer blocks or extension brackets using the
screws provided.
➤ For the spacer block installation, first insert the square end
of the bushings into the slots in the spacer block. Insert the
screws through bushings.
IMPORTANT: With spacer blocks, place the screws in the
middle of the slots to make aligning the brackets easier.
INSTALLATION
9
■ Marquez l’endroit où percer les avant-trous des vis.
➤ Il faut une surface verticale plate de 1
1
/
8
po pour la pose des blocs d’espacement et une
surface verticale plate de 1
3
/
8
po pour la pose des supports de prolongement.
➤ Alignez les blocs d’espacement ou les supports de prolongement sur les marques de
hauteur tracées.
➤ Alignez le bord extérieur des blocs d’espacement ou des supports de prolongement
posés aux extrémités sur les marques faites, puis marquez l’emplacement de chaque
trou de vis. Centrez les autres supports sur les marques tracées pour marquer
l’emplacement de leurs trous de vis.
MISE EN GARDE : L’arrière des blocs d’espacement/supports d’installation doit reposer sur
une surface de montage verticale plate. Ne posez pas les supports sur des moulures incurvées.
Pose des blocs d’espacement
ou des supports de prolongement
■ Servez-vous d’un foret de
3
/
32
po pour percer des avant-trous
pour les vis.
MISE EN GARDE : Pour la pose dans des cloisons sèches, il
vous faut des fiches d’ancrage.
■ Fixez les blocs d’espacement ou les supports de prolongement
à la surface de montage. Utilisez les vis fournies.
➤ Dans le cas du bloc d’espacement, insérez d’abord le bout
carré des bagues dans les fentes du bloc d’espacement.
Insérez les vis dans les bagues.
IMPORTANT : Placez les vis au centre des fentes pour faciliter l’alignement des supports.
Marque
de la hauteur
de la vis
Marque de l’extrémité
du boîtier supérieur
5 po
Marque
de la hauteur
de la vis
Marque de l’extrémité
du boîtier supérieur
5 po
