Junta de palanca de recogedor lleno
Tornillo de cabeza semiesférica 10-24
x 1/2
Tirante cruzado
Mango del recogedor de césped
Pasador de chaveta
Pasador en R
Tornillo 3/8 x 16 x 3/4
Tuerca 10-24
Bastidor delantero
Pivote
Tuerca de 3/8 x 16 x 1"
Tornillos cabeza redonda cuello
cuadrado de 3/8×16×1"

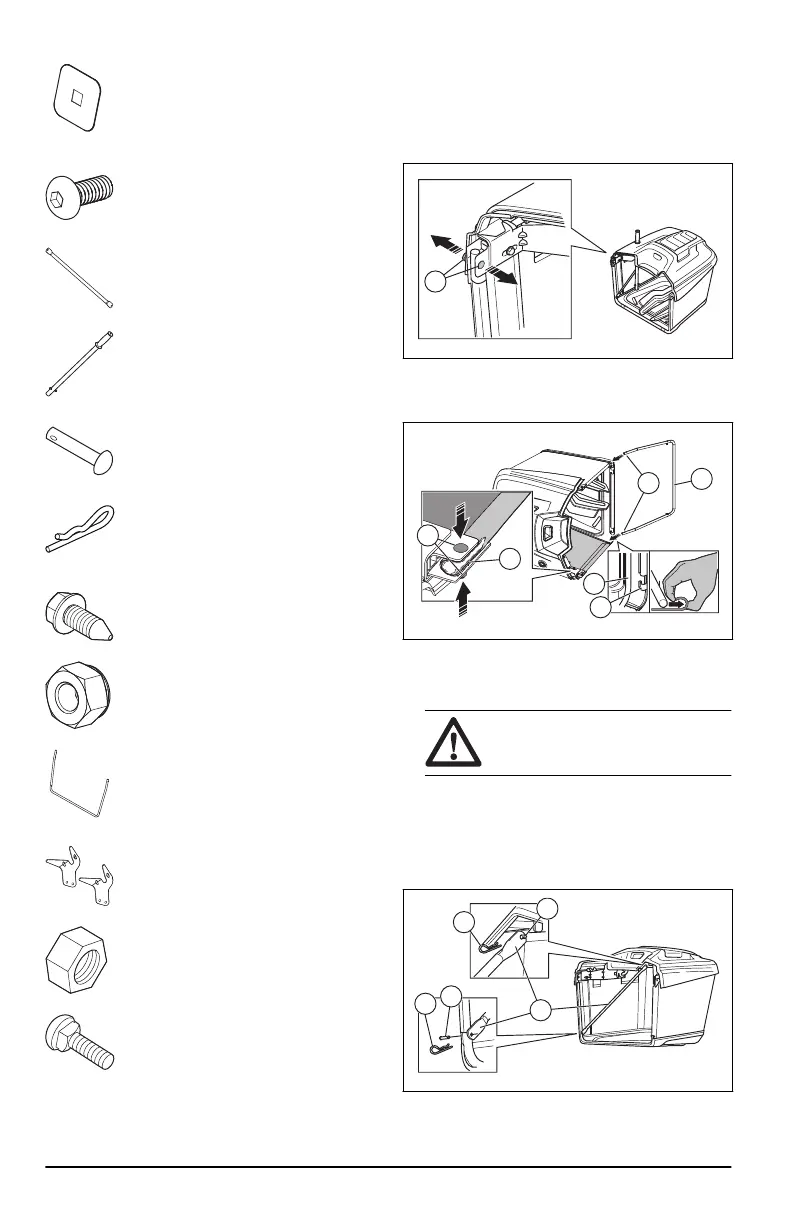

Para montar el recogedor de césped
1. Despliegue la bolsa y colóquela con el lado
derecho hacia arriba.
2. Retire los 2 tornillos y las 2 tuercas (A) de la
parte delantera del bastidor superior.
A
3. Coloque el recogedor de césped en el lateral.
4. Empuje los extremos (B) del bastidor delantero
(C) a través de los orificios del tejido.
A
D
C
C
B
E
5. Empuje los 2 tornillos (A) a través de la tela (D) y
los bastidores.
6. Coloque las 2tuercas.
PRECAUCIÓN:
Apriete a un
par máximo de 11 Nm.
7. Introduzca el bastidor delantero en las
abrazaderas (E) de la parte delantera del suelo
del recogedor de hierba.
8. Introduzca los 4 pasadores de chaveta (F) a
través de los bastidores y los 2 tirantes cruzados
(G).
H
H
F
F
G
9. Instale los 2 pasadores en R (H).
