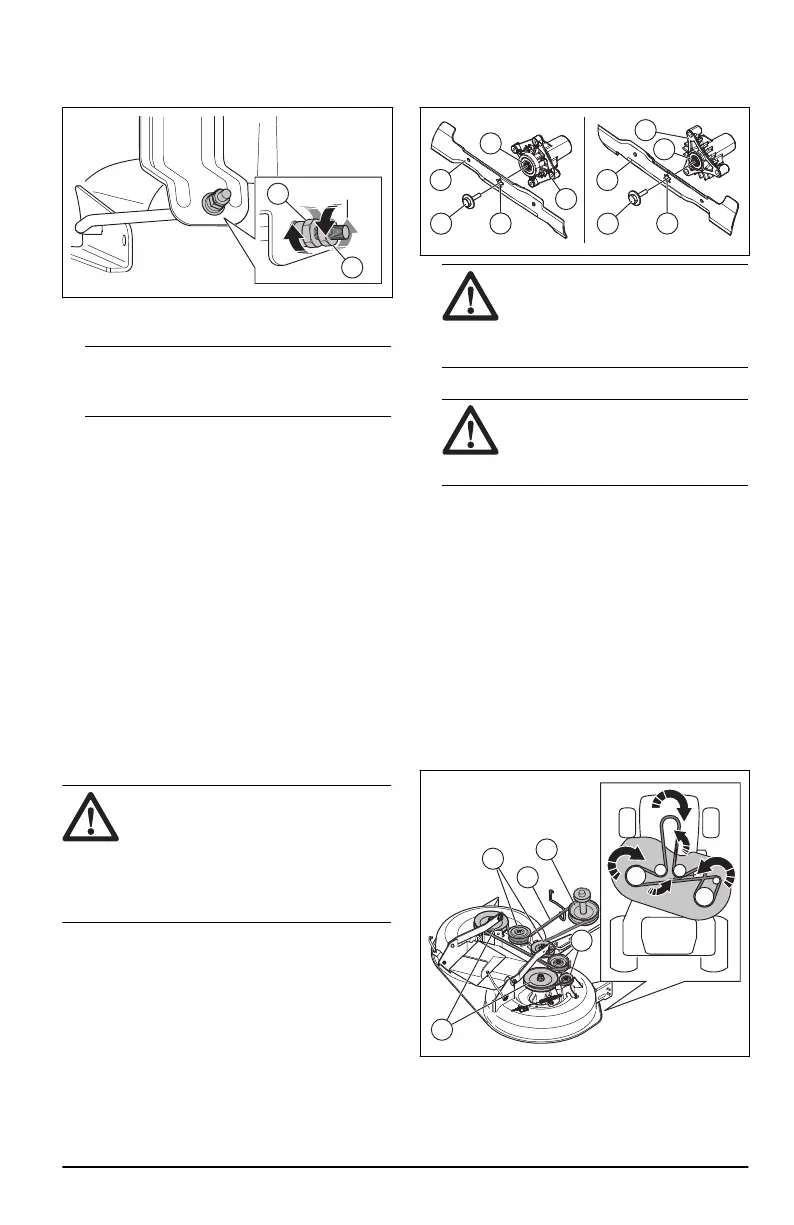

7. Utilisez une clé de 11/16pouce pour desserrer
le contre-écrou (C) afin de dégager l'écrou de
réglage (D).
8. Réglez la hauteur du carter de coupe à l'aide
d'une clé de 3/4pouce.
Remarque: chaque tour complet de l'écrou
de réglage permet de modifier la hauteur du
carter de coupe de 3,1mm (1/8pouce).
a) Tournez l'écrou de réglage dans le sens
contraire des aiguilles d'une montre pour
abaisser le carter de coupe.
b) Tournez l'écrou de réglage dans le sens des
aiguilles d'une montre pour relever le carter
de coupe.
9. Mesurez à nouveau la distance entre l'avant et
l'arrière.
10. Réglez-la jusqu'à ce que l'extrémité avant de
la lame se trouve entre 3,1mm et 12,7mm
(1/8pouce et 1/2pouce) en dessous de
l'extrémité arrière.
11. Maintenez l'écrou de réglage en position avec la
clé et serrez le contre-écrou.
Pour remplacer les lames
Pour obtenir des résultats optimaux, les lames de
tondeuse doivent rester affûtées. Remplacez les
lames tordues ou endommagées.
REMARQUE:
utilisez uniquement
une lame de rechange approuvée par le
fabricant. Il est dangereux d'utiliser une
lame non approuvée par le fabricant de
la machine. Cela risque de causer des
dommages à la machine et d'annuler
votre garantie.
1. Mettez le carter de coupe en position de
transport. Reportez-vous à la section
Pour régler
le carter de coupe en position de transport ou de
tonte à la page 61
.
2. Retirez le boulon (A) en le tournant dans le sens
contraire des aiguilles d'une montre et retirez la
lame (B).
AVERTISSEMENT: les
lames du carter de coupe sont
affûtées et peuvent causer des
blessures. Utilisez des gants de
protection.
3. Installez la lame neuve ou affûtée et le boulon.
REMARQUE: l'orifice central
(C) de la lame doit être aligné sur
l'étoile (D) qui se trouve sur le
mandrin (E).
4. Serrez le boulon au couple de 62-75Nm (45 -
55ft-lbs).
Pour retirer la courroie d'entraînement du
carter de coupe
1. Garez la machine sur une surface plane et
engagez le frein de stationnement. Reportez-
vous à la section
Arrêt du produit à la page 62
.
2. Mettez le carter de coupe à la position la plus
basse. Reportez-vous à la section
Pour régler la
hauteur de coupe à la page 61
.
3. Retirez la saleté et l'herbe autour des mandrins
et sur la surface supérieure du carter de coupe.
4. Retirez la courroie d'entraînement (A) de la
poulie de l'embrayage (B) sur l'arbre du moteur.
5. Retirez la courroie d'entraînement des poulies du
mandrin (C) et des poulies folles (D).
2009 - 003 - 10.04.2023
75
