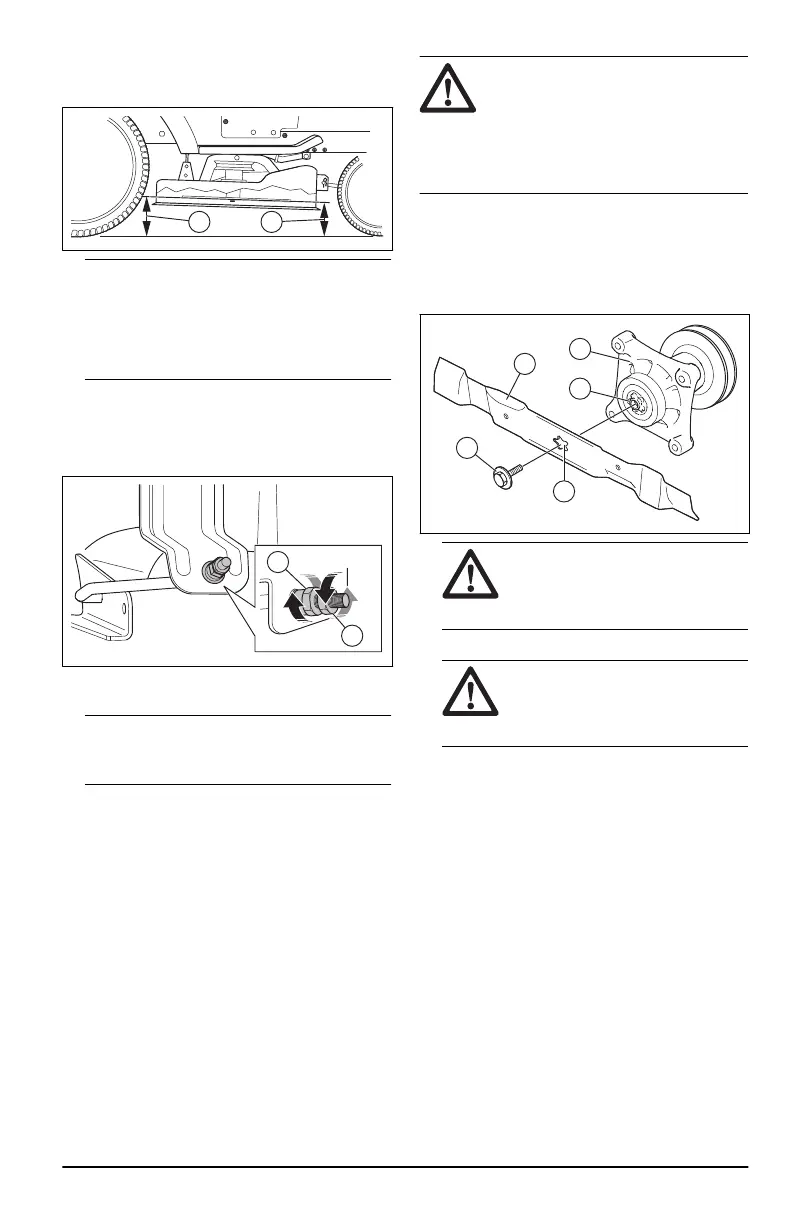

5. Misurare la distanza da terra in corrispondenza
dell'estremità posteriore (A) e anteriore (B) della
lama.
Nota: Per ottenere i migliori risultati di taglio,
le lame di taglio devono essere regolate fino a
quando l'estremità anteriore non è di 3,1-12,7
mm (1/8"-1/2") più in basso rispetto all'estremità
posteriore quando il piatto di taglio si trova nella
sua posizione più alta.
6. Spostarsi verso la parte anteriore del prodotto
per effettuare una regolazione.
7. Servendosi di una chiave da 11/16", allentare il
controdado (C) per liberare il dado di regolazione
di sollevamento (D).
8. Regolare l'altezza del piatto di taglio con una
chiave da 3/4".
Nota:
Ogni giro completo del dado di
regolazione di sollevamento modifica l'altezza del
piatto di taglio di 3,1 mm (1/8 di pollice).
a) Ruotare il dado di regolazione del
sollevamento in senso antiorario per
abbassare il piatto di taglio.
b) Ruotare il dado di regolazione del
sollevamento in senso orario per sollevare il
piatto di taglio.
9. Misurare nuovamente la distanza anteriore e
posteriore.
10. Regolare fino a quando l'estremità anteriore della
lama non è 3,1-12,7 mm (1/8-1/2'') più bassa
dell'estremità posteriore.
11. Tenere il dado di regolazione di sollevamento in
posizione con la chiave e stringere il controdado.
Sostituzione delle lame
Per ottenere risultati ottimali, mantenere affilate
le lame di taglio. Sostituire le lame piegate o
danneggiate.
ATTENZIONE:
Utilizzare
esclusivamente lame di ricambio
approvate dal produttore. È
estremamente pericoloso utilizzare una
lama non approvata dal produttore.
Questa può causare danni al prodotto e
invalidare la garanzia.
1. Mettere il piatto di taglio in posizione di trasporto.
Fare riferimento a
Impostazione del piatto di
taglio in posizione di trasporto o di taglio alla
pagina 132
.
2. Rimuovere il bullone (A) ruotandolo in senso
antiorario e rimuovere la lama (B).
AVVERTENZA: Le lame sul
piatto di taglio sono affilate e
possono causare lesioni. Usare
guanti protettivi.
3. Montare la lama nuova o affilata e il bullone.
ATTENZIONE:
Il foro centrale
(C) nella lama deve essere allineato
alla stella (D) sul gruppo del mozzo
porta lama (E).
4. Serrare il bullone a 62-75 Nm (45-55 ft-lb).
Rimozione della cinghia di trasmissione per
piatto di taglio
1. Parcheggiare il prodotto su una superficie
piana e inserire il freno di stazionamento. Fare
riferimento a
Inserimento e disinserimento del
freno di stazionamento alla pagina 133
.
2. Rimuovere il piatto di taglio. Fare riferimento a
Rimozione e installazione del piatto di taglio alla
pagina 143
.
3. Rimuovere sporcizia ed erba dai mozzi porta
lama e dalla superficie superiore del piatto di
taglio.
