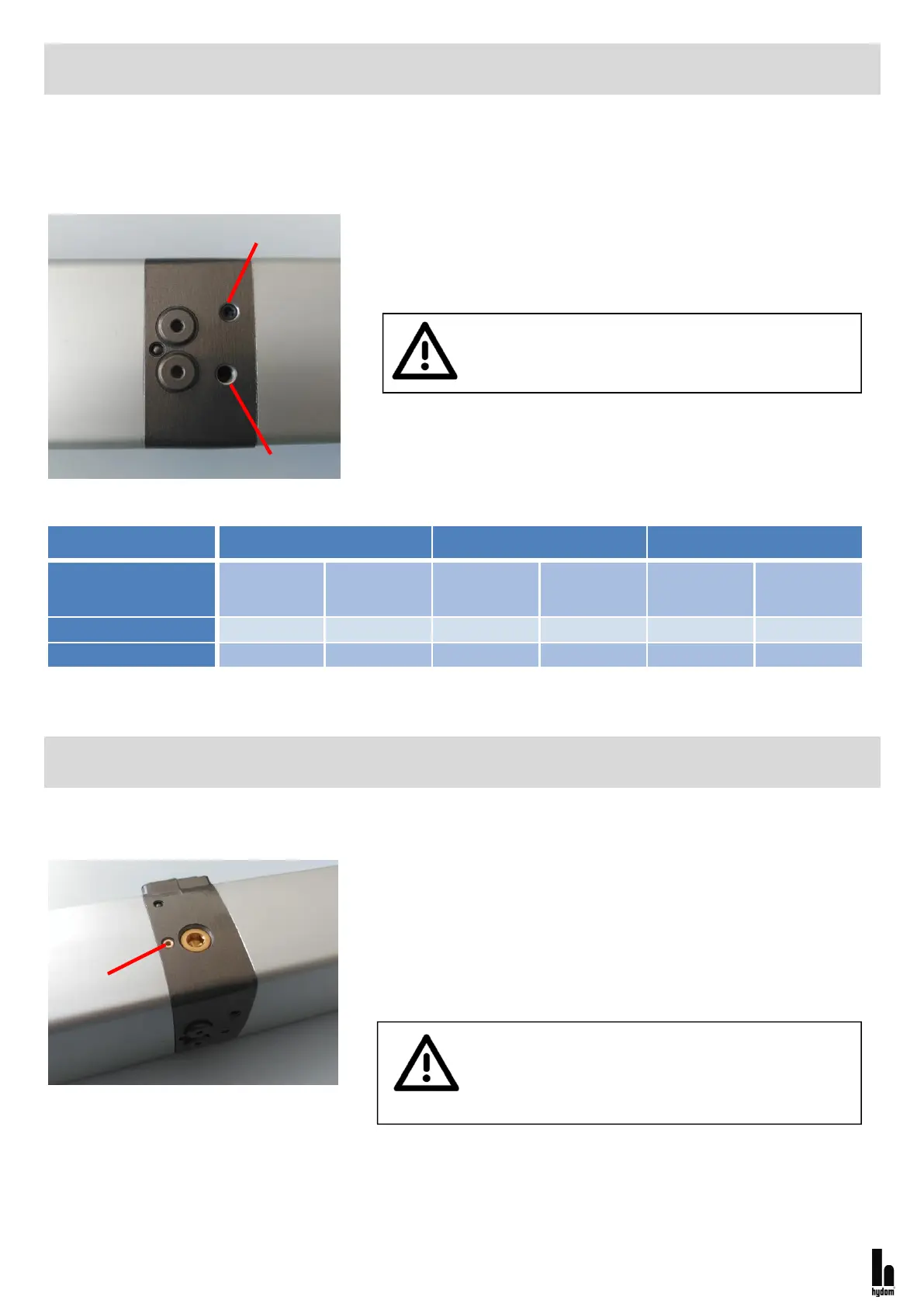

CONFIGURACIÓN MOTOR LINEAL «S». SELECCIÓN DEL BLOQUEO.
El motor hidráulico lineal “S” de Hydom, se entrega configurado de fábrica como motor con doble bloqueo.
Para configurar otras opciones, deberemos de abrir o cerrar el Grifo A y/o Grifo B con una llave allen de 4mm. Los grifos se encuentran en la
parte inferior del equipo (ver figura 1).
 Grifo cerrado  Apretar hasta hacer tope.
 Grifo abierto  Una vez tenemos el grifo apretado, destornillar una vuelta y
media.
Figura 1. Grifo A (debajo tapón rojo). Grifo B (debajo tapón verde)
Tipo de puerta
Apertura interior
Apertura exterior
Tipo de bloqueo
Sin
bloqueo
Doble
bloqueo
Bloqueo
a puerta
abierta
Bloqueo
a puerta
cerrada
Bloqueo
a puerta
abierta
Bloqueo
a puerta
cerrada
Grifo A
Abierto Cerrado Abierto Cerrado Cerrado Abierto
Grifo B
Abierto Cerrado Cerrado Abierto Abierto Cerrado
CONFIGURACIÓN MOTOR LINEAL «S». REGULACIÓN DE LA VELOCIDAD.
El motor hidráulico lineal “S” de Hydom, se entrega con un pre-reglaje de velocidad rápida de entrada y salida de vástago.
Para regular la velocidad se deberá atornillar con una llave allen de 2.5mm el
estrangulador dorado que encontraremos en cada uno de los lados del equipo (ver figura
2).
 Estrangulador del lado del tapón rojo  Regula la velocidad entrando el vástago
 Estrangulador del lado del tapón verde  Regula la velocidad saliendo el
vástago
Figura 2. Regulador de velocidad
Grifo A
Grifo B
Regulador
velocidad
ATENCIÓN: Aflojar demasiado cualquiera de los grifos, podría
provocar fugas de aceite e inutilizar el equipo.
ATENCIÓN: Al aflojar los reguladores, evitar que sobresalgan
de la pared del equipo; podría provocar fugas de aceite e
inutilizar el equipo.
REGULAR de 1/4 en 1/4 de vuelta.
