1Souris 8Entrée audio
2USB 2 9Microphone
3Port parallèle 10Ecran
4Port série 11Port série 1
5Cordon d’alimentation 12USB 1
6Port Ethernet 13Clavier
7Sortie audio
Remarque : Les connecteurs situés à l’arrière de l’ordinateur sont accompagnés
d’icônes en couleur. Ces icônes vous permettront de déterminer où
brancher de manière appropriée les divers câbles afin d’installer
l’ordinateur.

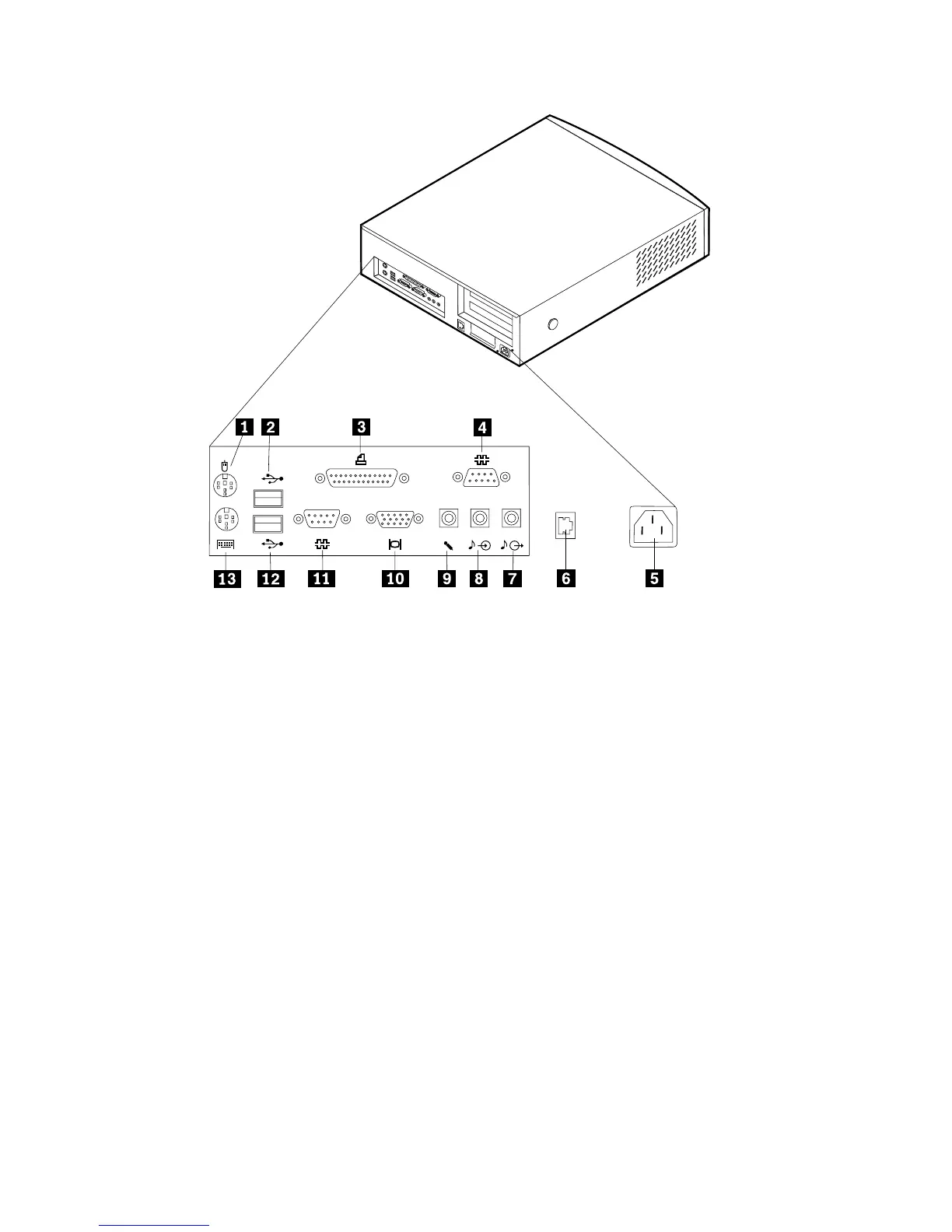

Le schéma suivant indique l’emplacement des connecteurs à l’arrière du
modèle de bureau. Il se peut que vous ne disposiez pas des périphériques pour
tous les connecteurs indiqués dans cette illustration.
