Composants de la carte principale des ordinateurs de type A40 et
A40p

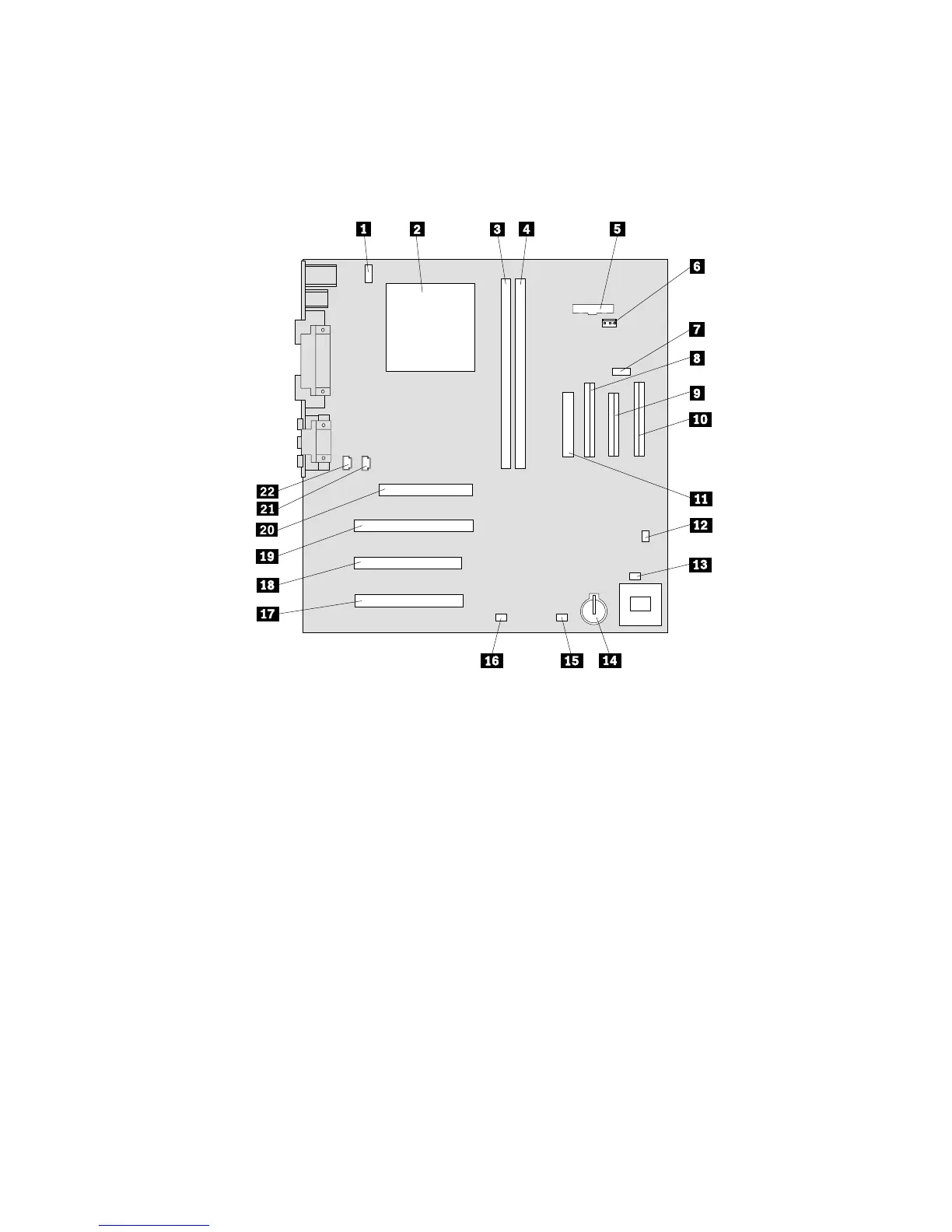

Si votre ordinateur est de type A40 ou A40p, reportez-vous au schéma suivant
pour localiser les composants de la carte principale.
Remarque : Sur une étiquette à l’intérieur du carter de l’ordinateur, vous
trouverez un schéma de la carte principale avec des informations
complémentaires.
1 Connecteur du ventilateur de
l’UC
12 Cavalier effacement/récupération
CMOS
2 Microprocesseur 13 Connecteur du ventilateur frontal
3 Emplacement DIMM 1 14 Pile
4 Emplacement DIMM 2 15 Connecteur de la diode de la
carte SCSI
5 Connecteur de la diode de
l’interrupteur d’alimentation
16 Connecteur Wake on LAN
6 Connecteur RFID 17 Emplacement PCI 3
7 Connecteur USB frontal 18 Emplacement PCI 2
8 Connecteur IDE secondaire 19 Emplacement PCI 1
9 Connecteur disquette 20 Connecteur AGP
10 Connecteur IDE principal 21 Connecteur audio CD-ROM
11 Connecteur d’alimentation 22 Connecteur haut-parleur
Chapitre 5. Installation des options 53
