Composants de la carte principale des ordinateurs de type A20

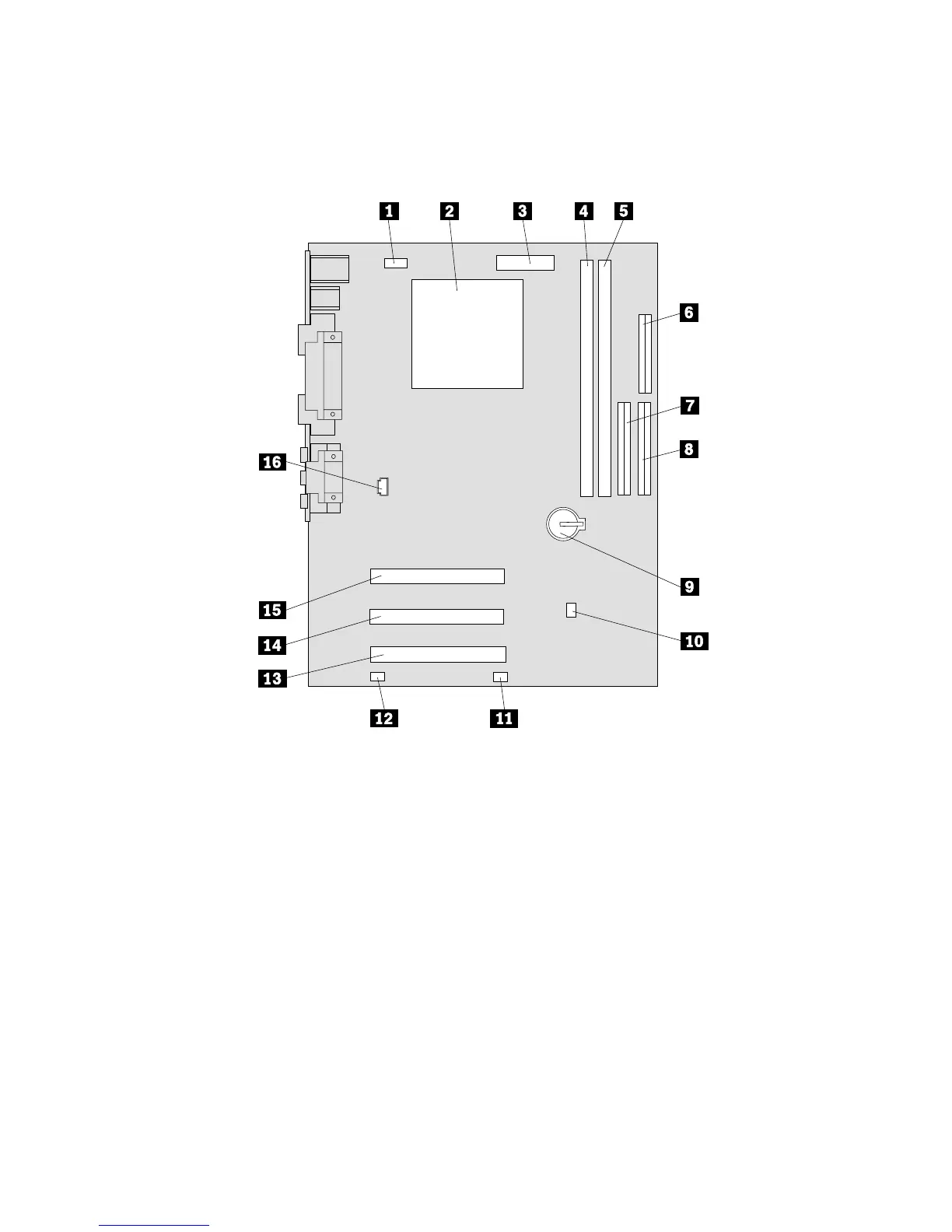

Si votre ordinateur est de type A20, reportez-vous au schéma suivant pour
localiser les composants de la carte principale.
Remarque : Sur une étiquette à l’intérieur du carter de l’ordinateur, vous
trouverez un schéma de la carte principale avec des informations
complémentaires.
1 Connecteur du ventilateur de l’UC 9 Pile
2 Microprocesseur 10 Cavalier effacement/récupération
CMOS
3 Connecteur d’alimentation 11 Connecteur du ventilateur frontal
4 Emplacement DIMM 1 12 Connecteur Wake on LAN
5 Emplacement DIMM 2 13 Connecteur PCI 3
6 Connecteur disquette 14 Connecteur PCI 2
7 Connecteur IDE secondaire 15 Connecteur PCI 1
8 Connecteur IDE principal 16 Connecteur audio CD-ROM
Chapitre 5. Installation des options 55
