Identificazione delle parti sulla scheda di sistema
La scheda di sistema ( talvolta chiamata planare o scheda madre) è la scheda su cui si
trovano i circuiti principali dell’elaboratore. Tale scheda fornisce le funzioni di base
dell’elaboratore e supporta diverse unità preinstallate o che è possibile installare
successivamente.

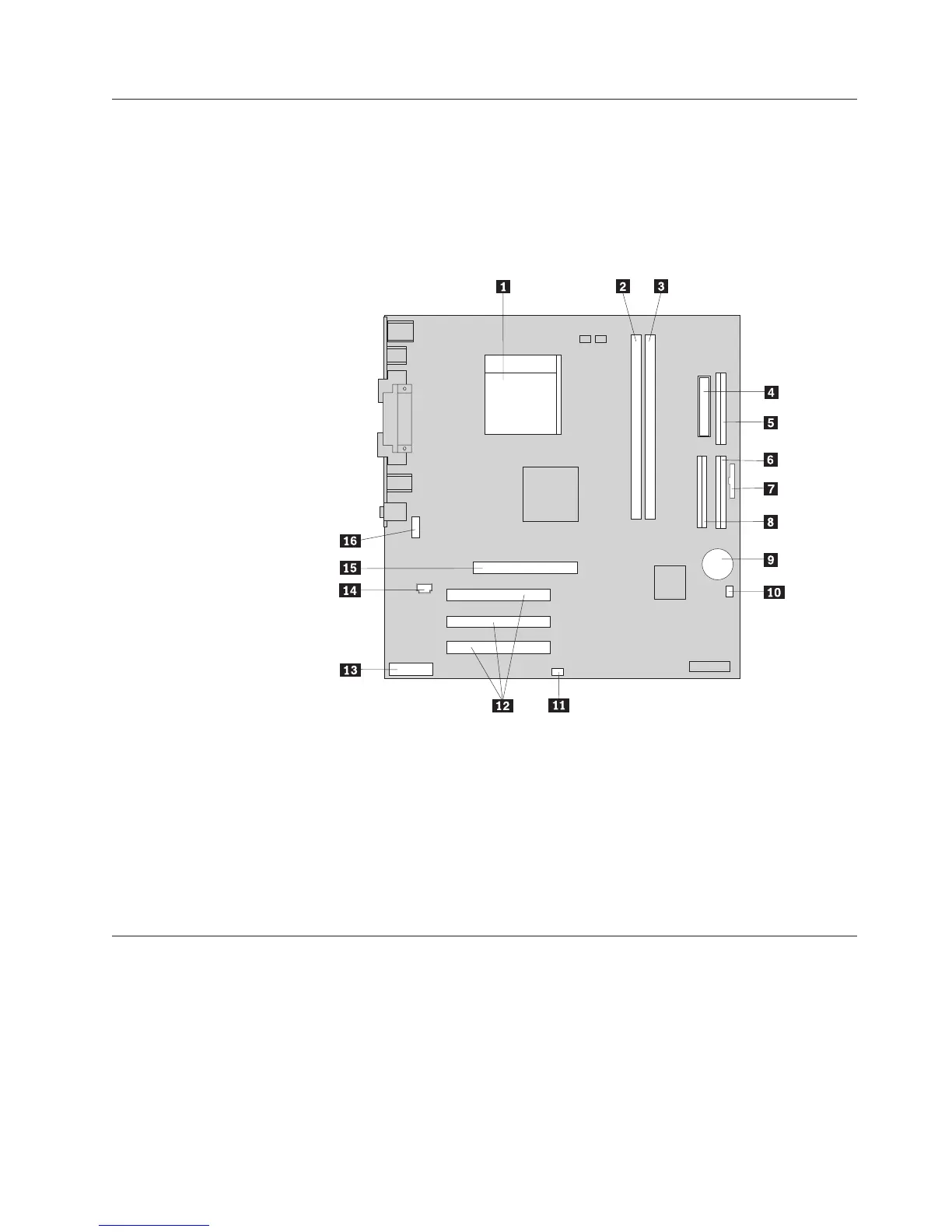

L’illustrazione seguente mostra le posizioni dei componenti della scheda di
sistema.
«1¬ Microprocessore «9¬ Batteria
«2¬ Connettore DIMM 1 «10¬Cavallotto Clear CMOS/Recovery
«3¬ Connettore DIMM 2 «11¬Connettore LED SCSI
«4¬ Connettore di alimentazione «12¬Alloggiamenti PCI
«5¬ Connettore unità minidisco «13¬Connettore audio del pannello
anteriore
«6¬ Connettore IDE primario «14¬Connettore audio CD-ROM
«7¬ Connettore pannello anteriore «15¬Alloggiamento AGP (alcuni modelli)
«8¬ Connettore IDE secondario «16¬Connettore seriale
Installazione memoria
L’elaboratore dispone di due connettori per l’installazione dei moduli di memoria
DIMM (dual inline memory modules) per una capacità massima di 2.0 GB di
memoria di sistema.
Quando si installano i moduli DIMM, è necessario attenersi alle regole riportate di
seguito:
v Utilizzare ciascun connettore di memoria di sistema in modo sequenziale, a
partire dal connettore DIMM 1.
Capitolo 4. Tipi 8307, 8308, 8310, 8311, 8314, e 8315 65
