IBO PC-59 - Installation

35
Installation
Die Installation des Gerätes kann von einer Person durchgeführt werden, die die
Anleitung gründlich kennt und über entsprechende hydraulische und elektrische
Qualikationen verfügt.
Das Gerät kann in Anlagen eingesetzt werden, in denen reines Wasser ohne Eisen-
oder Eisenoxidgehalt gepumpt ird. Der Betrieb des Gerätes mit Schmutzwasser führt
zum Ausfall.

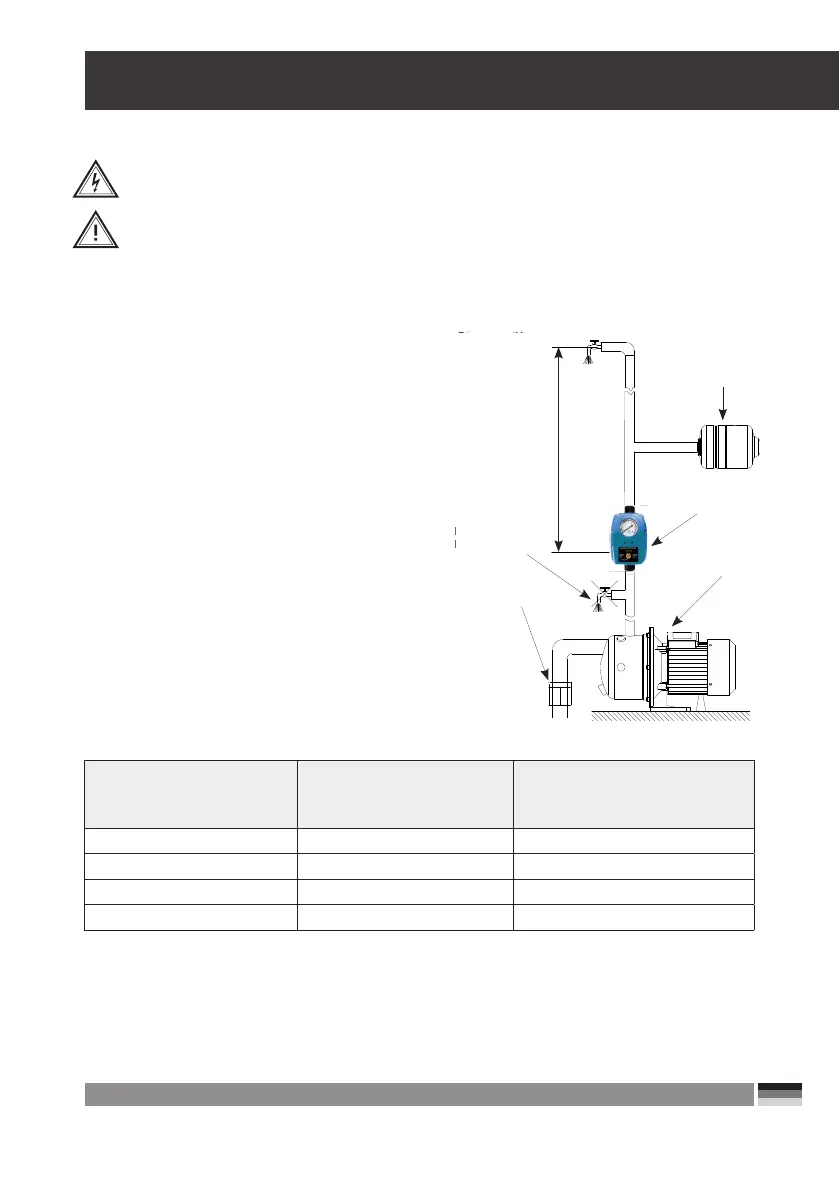

Das Gerät muss auf der Pumpendruckseite senkrecht zwischen Pumpe und erstem
Wasserverbraucher montiert werden (Abb. 1).
Druck
anschalten
[bar]
Maximale Höhe zwischen
dem Schalter und der
höchsten Zapfstelle [m]
Der Mindestdruck, den die
Pumpe erzeugen muss, um zu
erreichen Abschaltdruck [bar]
0,8 8 2
1,2 12 2,2
1,5 15 2,5
2,2 22 3,2
Achten Sie bei der Installation auf die Richtung des
Wasserusses durch das Gerät. Auf dem Gehäuse
ist ein Pfeil eingeprägt, der die richtige Durchuss-
richtung anzeigt.
Wenn das Gerät Arbeiten Sie in einer Anlage mit
einem Druck über 10 bar, installieren Sie einen
Druckminderer vor dem Gerät, um den Druck im
Gerät zu reduzieren.
Verbindungen der PC-59-Maschine mit den Roh-
ren werden am besten mit Teonband abgedichtet.
Maximale Höhe der Wassersäule oben hängt von
der Einstellung des Einschaltdrucks ab und kann
nicht höher sein als die dem Einschaltdruck ent-
sprechende Wassersäule. Der Einschaltdruck soll -
te ebenfalls in Abhängigkeit von den Fähigkeiten
der Pumpe gewählt werden. Für eine einwandfreie
Funktion des PC59 muss die Pumpe einen Druck
erzeugen können, der mindestens 1 bar über dem
Einschaltdruck liegt (der Mindestunterschied zwi-
schen Ein- und Ausschaltdruck beträgt 1 bar).
Tabelle 1
Wegen möglicher Strömungsstörungen zwischen Pumpe und Gerät sollten keine Rück-
schlagventile zwischen diesen Geräten eingebaut werden.
AUFMERKSAMKEIT! Das Gerät darf nicht durch ein externes, starkes Magnetfeld beeinusst
werden. Alle Magnete sollten mindestens 25 cm vom Gerät entfernt sein.
Abb. 1.
rurami
wy
yć wyższa
ć ciśnienie
NACZYNIE
PRZEPONOWE
WYŁĄCZNIK PC
POMPA
ZAWÓR
ZWROTNY
NIEPOPRA
WNY
MONT
AŻ KRANU
POPRAWNY
MONTAŻ KRANU
ANLAMYSKAM
OKOSYW ĆŚ
PA T ZRT ALEBA
JEŻINOP
KORREKT
TAP-MONTAGE
FALSCH
TAP-MONTAGE
GERICHT
Membran
VENTIL
AGIL
POMPE
PC-SCHALTER
MAXIMAL HOCHWELT Siehe Tabelle 1.
