Setup1:
− Chiudere tutte le applicazioni eventualmente aperte
− Inserire il CD nel drive
− Sotto la directory Setup1, lanciare il programma Setup.exe
− Premere sul pulsante con l’icona di un PC per iniziare la procedura di installazione.
− Verrà visualizzata una finestra dove si chiede di specificare la directory dove installare
il programma. Se la si vuole cambiare, specificare il nuovo nome nella apposita casel-
la.
− Seguire le istruzioni che verranno indicate. Nel caso venga segnalata la presenza sul
PC di file più recenti di quelli che si stanno installando, mantenere i file già presenti
(rispondere SI o “keep” alla richiesta di mantenerli)
Setup2:
− Chiudere tutte le applicazioni eventualmente aperte
− Inserire il CD nel drive
− Sotto la directory Setup2, lanciare setup.exe
− Verrà visualizzata una finestra dove si chiede di specificare la directory dove installare
il programma. Se la si vuole cambiare, specificare il nuovo nome nella apposita casel-
la.
− Se alla fine della installazione viene richiesto di riavviare il sistema, eseguire la proce-
dura.

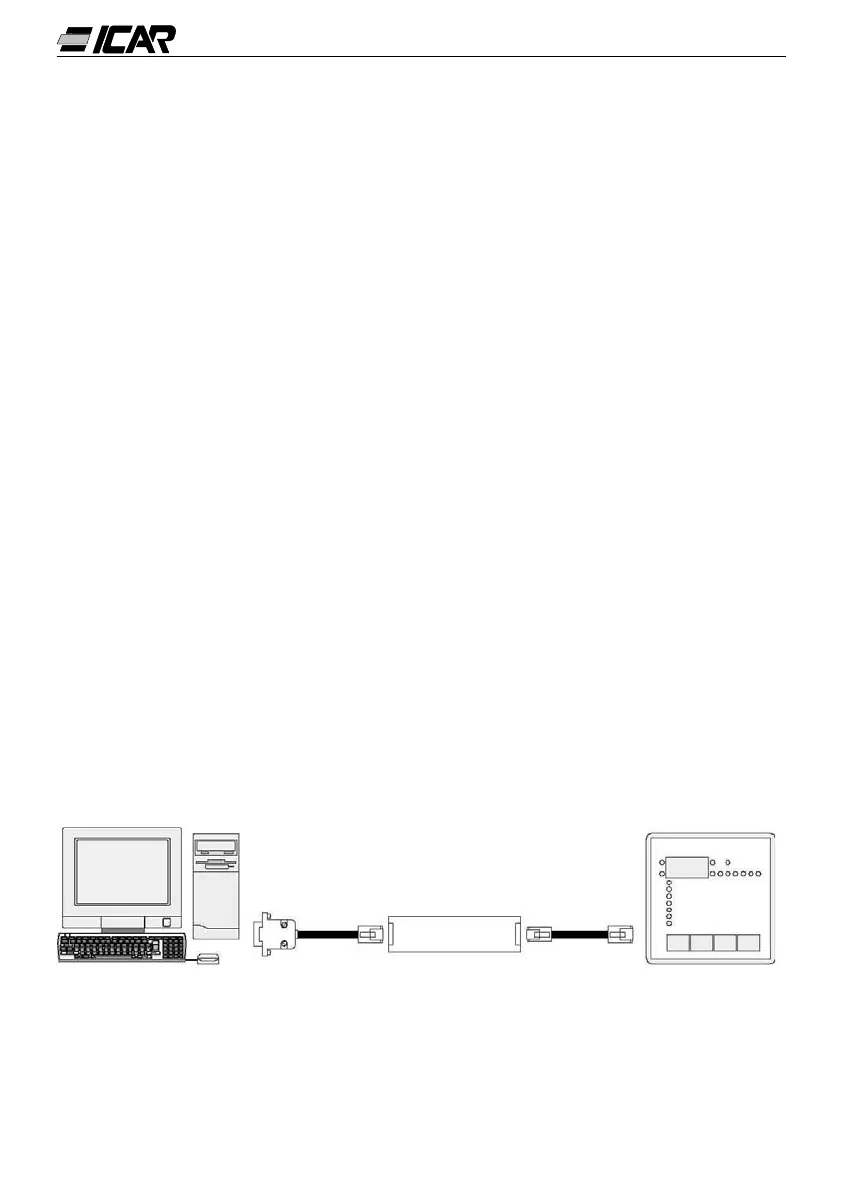

2.4 COLLEGAMENTO PC-REGOLATORE
L’utilizzo pratico di questo software presuppone il collegamento del PC ad un regolatore
tramite cavo seriale. Questo cavo (fornito a corredo del software) comprende un converti-
tore RS232/TTL che permette di convertire i segnali TTL presenti sul connettore posterio-
re delle centraline in un segnale RS232 isolato collegabile al PC.
Collegando l’estremità con il connettore telefonico RJ6 all’ apparecchio e l’estremità con il
connettore DB9 alla porta seriale del PC e lanciando il software si potrà immediatamente
verificare la funzionalità del collegamento.
Se il software non dovesse attivare la comunicazione (modalità ONLINE) verificare il nu-
mero della porta seriale utilizzata sul PC con quella selezionata nel menu Configurazione-
Opzioni.
Nota: Questo tipo di connessione è stato progettato per essere utilizzato durante le fasi di
impostazione, di test o di diagnosi.
Per un collegamento seriale permanente è preferibile utilizzare i regolatori della serie
RPA dotati di uscita seriale RS485.
convertitore
RS232/TTL
