1.3 INSTALLAZIONE
Installare l’apparecchio secondo gli schemi di connessione riportati a pagina 4.
Il T.A. deve essere connesso sulla fase non utilizzata per alimentare l’apparecchio, come
indicato negli schemi.
L’apparecchio viene fornito predisposto per il riconoscimento del senso della corrente del
T.A.. In caso di impianti di cogenerazione è necessario disabilitare questa funzione (vedere
capitolo 1.18 “IMPOSTAZIONI MENÙ AVANZATO”) e provvedere alla corretta connessio-
ne del T.A..
Uno dei capi del secondario del T.A. deve essere collegato a terra.

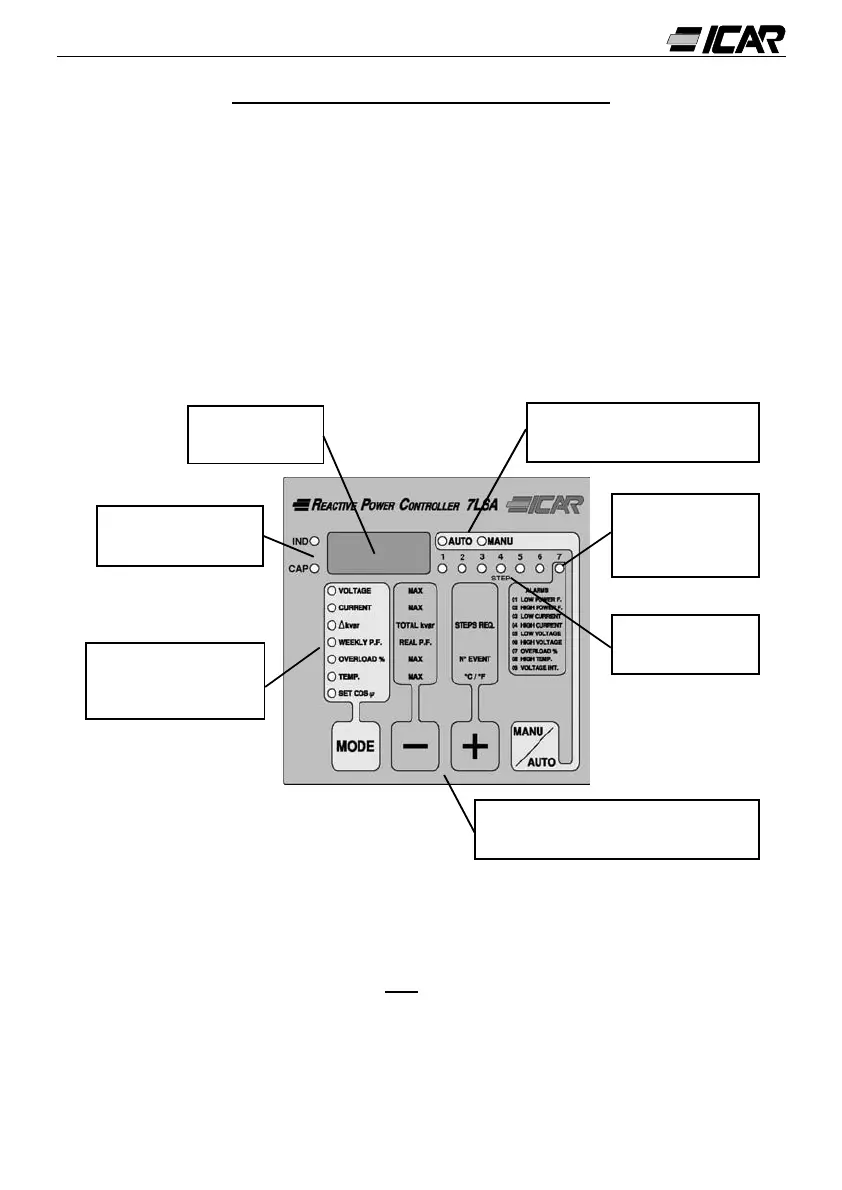

Display a LED,
3 cifre
LED indicazione
tipo carico rilevato
4 tasti a membrana per accedere
alle funzioni del regolatore
LED indicazione
misura visualizzata
sul display
LED indicazione
gradini inseriti
LED indicazione
allarme
(se impostato)
LED indicazione
funzionamento selezionato
1. MANUALE DEL REGOLATORE
1.1 CARATTERISTICHE GENERALI
− Regolatore automatico del fattore di potenza a microprocessore.
− Interfaccia seriale TTL-RS232 per set-up e collaudo automatico mediante PC.
− Sensore di temperatura interno.
− Funzioni avanzate (misura corrente sovraccarico condensatori, fattore di potenza me-
dio settimanale, memorizzazione dei valori massimi).
− 2 relè programmabili come allarme e/o comando ventilazione.
1.2 PANNELLO FRONTALE
3
